Сварочный шаблон INSIZE 4838
Характеристики:
- Изготовлен из нержавеющей стали
картинки:

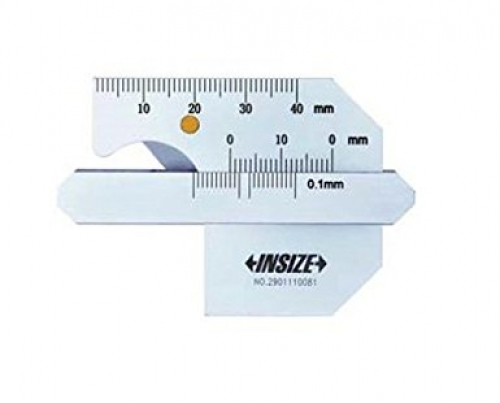

Вид спереди
Вид сзади
|
Код |
Измерение |
Диапазон |
Деление шкалы |
Точность |
|
4838-1 |
высота верхней точки шва |
0-10 мм |
1 м |
±0,5 мм |
|
высота катета шва |
0-14 мм |
1 мм |
±0,5 мм |
|
|
глубина подреза шва |
0-5 мм |
0,05 мм |
±0,05 мм |
|
|
высота углового шва |
0-13 мм |
1 мм |
±0,5 мм |
|
|
длина шва |
0-40 мм |
1 мм |
±1 мм |
|
|
угол |
90°- 150° |
5° |
±1° |
|
|
зазор |
0,5-5 мм |
1 мм |
±0,5 мм |
|
|
длина |
0-40 мм |
1 мм |
±0,5 мм |

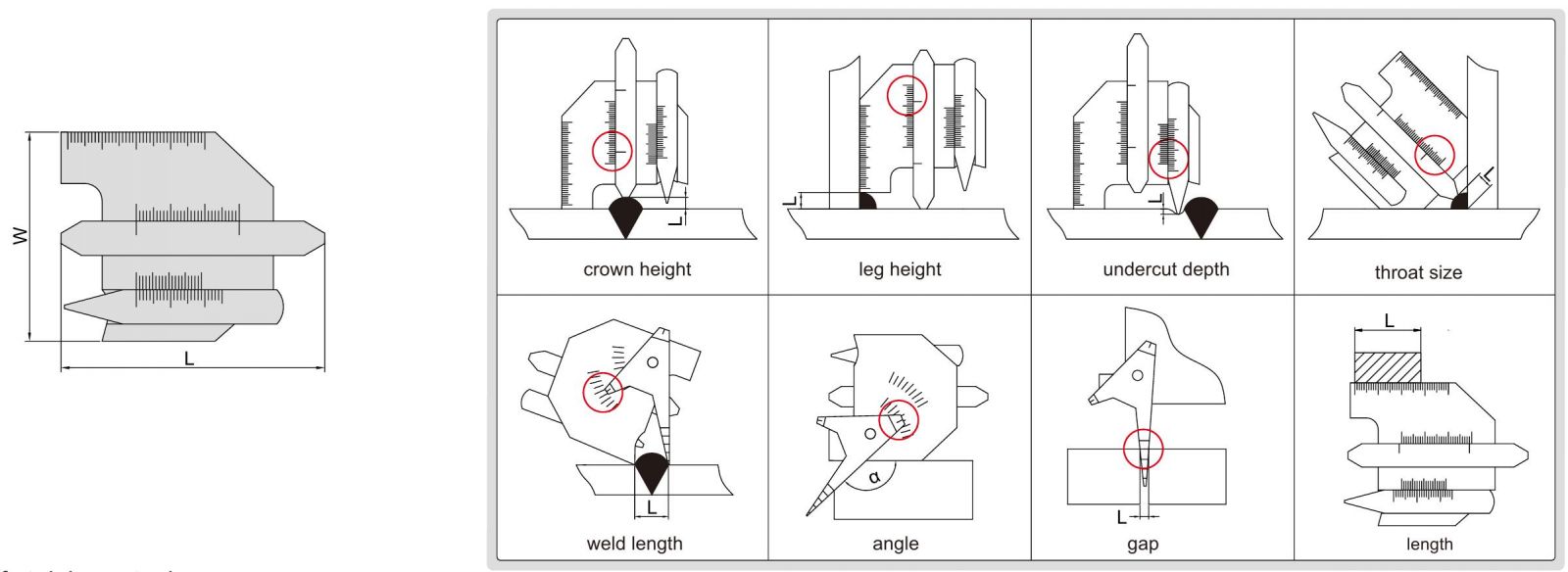

Картинки:
высота верхней точки шва
высота катета шва
глубина подреза шва
высота углового шва
длина шва
угол
зазор
длина
