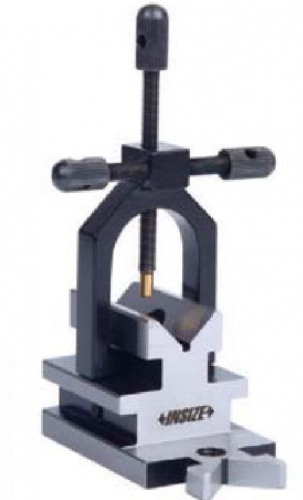

V-образный блок INSIZE 6804
Характеристики:
- Для установки цилиндрических заготовок для их проверки и обработки
- Твердость HRC60±2
|
Код |
Размер (L*W*H) |
Диапазон диаметра вала (Фd1 и Фd2) |
Параллелизм верхнего паза к верхней, нижней и боковым сторонам |
Перпендикулярность верхнего паза к задней стороне |
Параллелизм боковых пазов к задней стороне |
|
6804-M2 |
90*48*48 мм |
5-33 мм |
5 мкм |
5 мкм |
5 мкм |

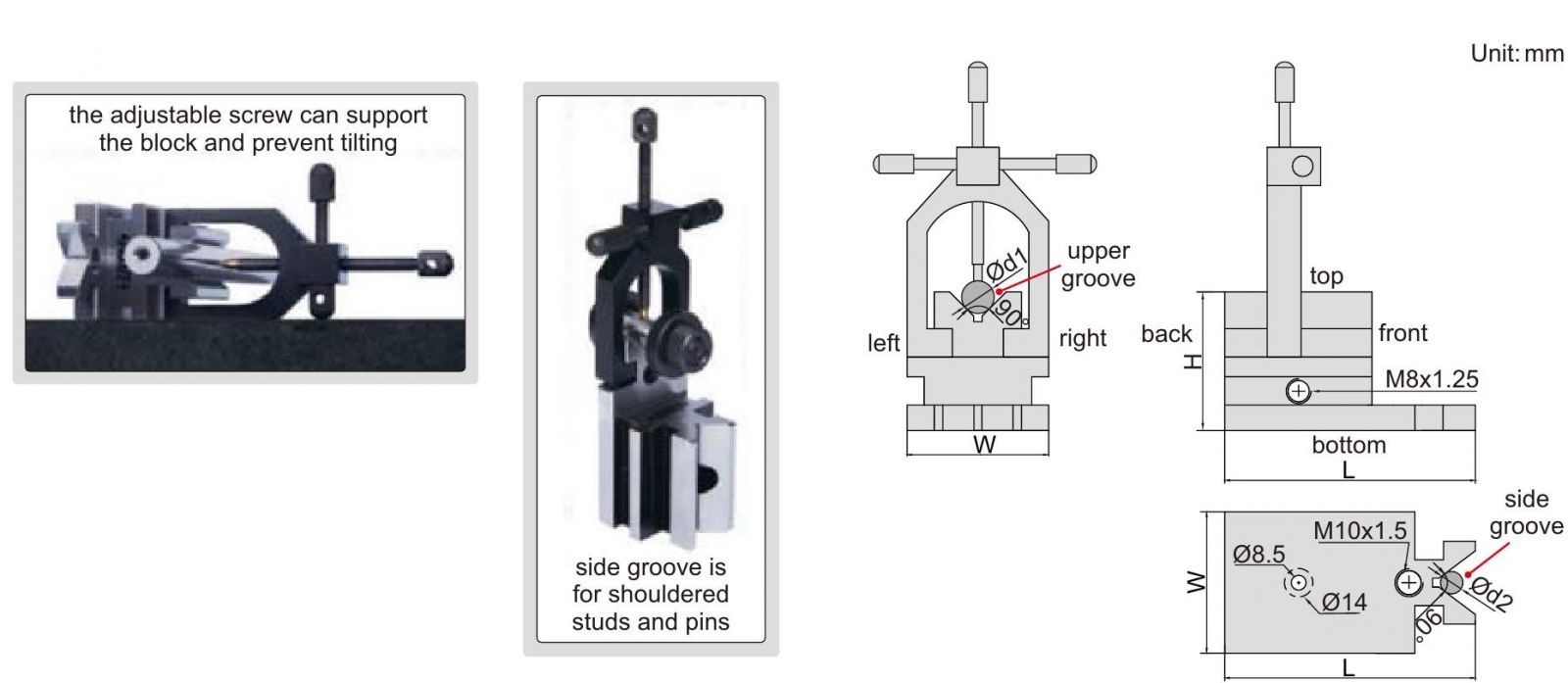

картинки:
- регулировочный винт позволяет поддерживать блок и предотвращает наклон
- боковой паз для шпилек с заплечником и стержней
верхний паз
левая сторона
правая сторона
верхняя сторона
задняя сторона
передняя сторона
нижняя сторона
боковой паз
