Шарнирные штативы с устройством для тонкой установки на рычаге (FAT) NOGA
Характеристики:

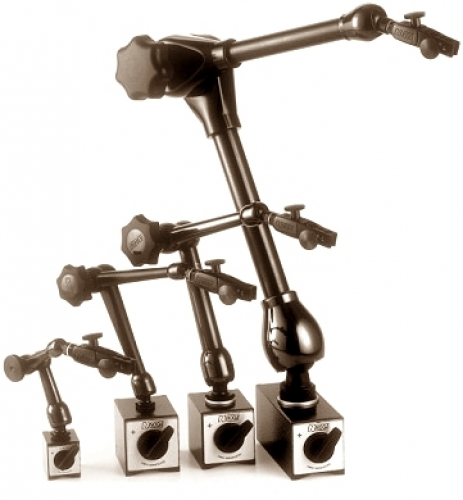

Шарнирные штативы с устройством для тонкой установки на рычаге NOGA.
Благодаря прочной фиксации и простоте использования шарнирные штативы Noga получили признание профессионалов и пользуются активным спросом. Отверстия для стержней измерительной головки ø6мм, 8мм, 3/8”, а также крепление «ласточкин хвост» и возможность крепления индикатора за ушко.
Механическое центральное крепление с особенной пружинной системой разработанной компанией Noga. 5 сопряженных направляющих элементов. Мощное магнитное основание с селектором вкл./выкл. магнита. Легкая и быстрая установка измерительной головки в необходимую позицию.
.jpg)

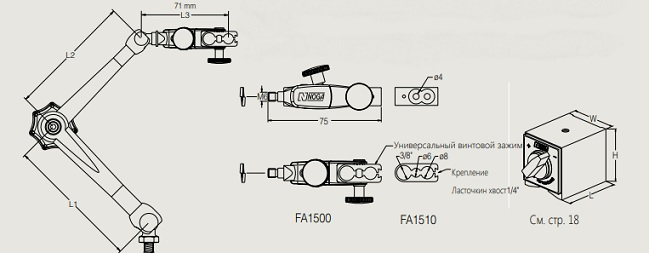

Параметры:
| Штатив | Длина рычага | Магнит | |||||||
| Заказ no. | Резьба крепления | Вес | Нижний рычаг | Верхний рычаг | Общая | Усилие | Размер | ||
| D | [Kg] | L1 | L2 | L1+L2+L3 | [N] | W | L | H | |
| NF61003 | Ext. M5 | 0.520 | 56 | 51 | 178 | 320 | 30 | 40 | 35 |
| NF60103 | Ext. M5 | 0.320 | 56 | 51 | 178 | 178 | - | - | - |
| DG61003 | Ext. M8 | 1.350 | 110 | 101 | 282 | 800 | 50 | 60 | 55 |
| DG60103 | Ext. M8 | 0.340 | 110 | 101 | 282 | - | - | - | - |
| MG61003 | Ext. M8 | 1.900 | 133 | 113 | 317 | 800 | 50 | 60 | 55 |
| MG60103 | Ext. M8 | 0.900 | 133 | 113 | 317 | - | - | - | - |
| MA61003 | Ext. M10 x 1.25 | 5.100 | 326 | 242 | 637 | 1300 | 50 | 120 | 55 |
| MA60103 | Ext. M10 x 1.25 | 3.100 | 326 | 242 | 637 | - | - | - | - |
