Стоечные штативы с устройством микроподачи на рычаге (FAT) NOGA
Характеристики:

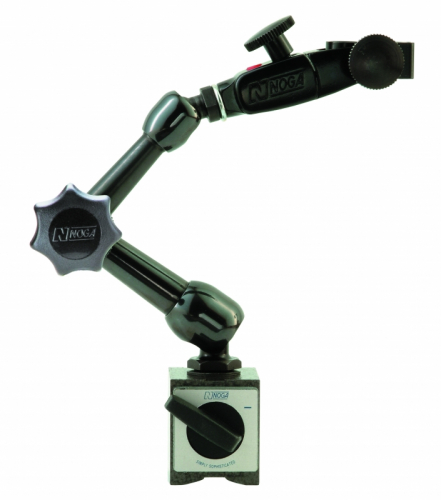

Стоечные штативы с устройством микроподачи на рычаге (FAT) NOGA.
Стоечные штативы Noga – это результат новейших разработок компании в направлении усовершенствования традиционного измерительного штатива.
Характеристика:
- Новое устройство тонкой регулировки на рычаге с универсальным винтовым зажимом.
- Отверстия для стержней измерительной головки ø6мм, 8мм, 3/8”, а также крепление «ласточкин хвост» и возможность крепления индикатора за ушко.
- Мощное магнитное основание с селектором вкл./выкл. магнита. Трех точечный зажим-крепление для мощной фиксации рычагов.
- Довольно простая и быстрая установка измерительной головки в необходимую позицию. Отполированная и окрашенная в черный цвет поверхность рычагов.
Параметры:

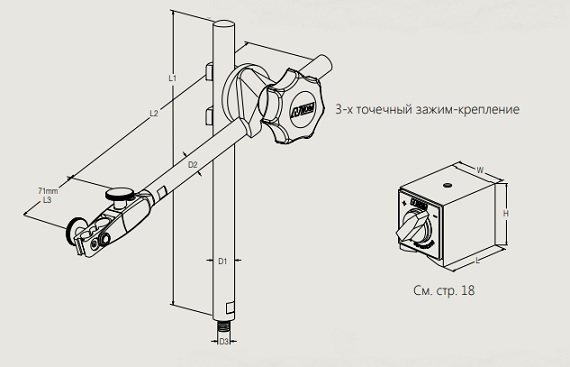

| Штатив | Длина и диаметр рычагов | Магнит | 3-х точечный зажим-крепление | ||||||
| Заказ no. | Резьба основания | Вес | Нижний рычаг | Верхний рычаг | Усилие | Размер | Заказ no. | ||
| D3 | [Kg] | Диам.(D1)х длинна(L1) | Диам.D2)x длинна (L2) | [N] | W | L | H | ||
| PH6400 | M8 | 1.700 | ø14 x 203 | ø12 x 185 | 800 | 50 | 60 | 55 | PH0310 |
| PH6410 | M8 | 0.700 | ø14 x 203 | ø12 x 185 | - | - | - | - | PH0310 |
| PH6600 | M8 | 2.300 | ø16 x 260 | ø16 x 225 | 1000 | 50 | 75 | 50 | PH0312 |
| PH6610 | M8 | 1.070 | ø16 x 260 | ø16 x 225 | - | - | - | - | PH0312 |
| PH6800 | M10x1.25 | 3.450 | ø18 x 350 | ø16 x 225 | 1300 | 50 | 120 | 55 | PH0313 |
| PH6810 | M10x1.25 | 1.450 | ø18 x 350 | ø16 x 225 | - | - | - | - | PH0313 |
