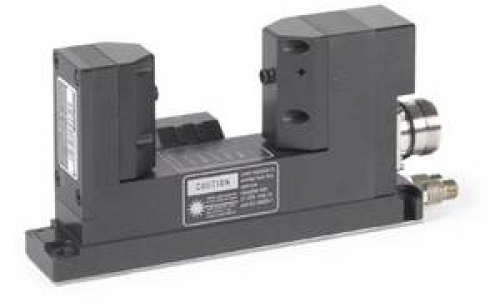

TL Nano HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
TL Nano HEIDENHAIN.
Измерение инструмента на машине сокращает непроизводительные времена, повышает точность обработки и сокращает отходы и переработку обрабатываемых деталей. Благодаря тактильным TT-сенсорным датчикам и бесконтактным TL-лазерным системам HEIDENHAIN предлагает две совершенно разные возможности для измерения инструмента.
Техническая характеристика:
|
Характеристики |
TL Nano |
|
Диаметр инструмента Центральное измерение Тангенциальное измерение |
От 0,03 до 37 мм От 0,03 до 44 мм |
|
Стабильность |
± 0,2 мкм |
|
Скорость вращения шпинделя* |
Для индивидуального измерения зуба, оптимизированного для стандартных шпинделей или шпинделей HSC (> 30 000 об / мин) |
|
Лазер |
Видимый лазер с красным светом с фокусировкой пучка в центре системы |
|
Длина волны / Мощность |
630 нм бис 700 нм / <1 мВт |
|
Класс защиты IEC 825 |
2 |
|
Входные сигналы |
Квадратные сигналы 24 В постоянного тока
|
|
Выходные сигналы |
Квадратные сигналы 24 В постоянного тока
|
|
Питание |
24 В постоянного тока / 160 мА |
|
Электрическое подключение |
Фланец M23 (гнездовой), 12-контактный, со стороны |
|
Монтаж |
Внутри рабочей оболочки машины |
|
Защита EN 60 529 |
IP68 (при подключении, с уплотняющим воздухом) |
|
Очистка инструмента |
воздуходувка |
|
Рабочая Температура Температура хранения |
10 ° C до 40 ° C 0 ° C до 50 ° C |
|
Масса |
0,70 кг (включая воздуходувку) |
