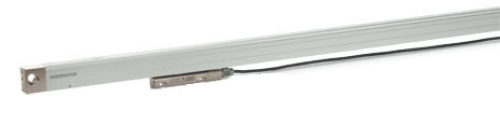

Закрытые датчики серия LC 400 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Закрытые датчики серия LC 400 HEIDENHAIN.
Для станков с числовым программным управлением. Закрытые датчики линейных перемещений компании HEIDENHAIN имеют защиту от пыли, стружки и брызг и, тем самым, идеально подходят для использования в станках и промышленных механизмах.
Закрытые датчики линейных перемещений выпускаются в следующих исполнениях:
- с крупным профилем корпуса шкалы
– для высоких вибрационных нагрузок
– длина измерения до 30 м (по запросу до 72 м) - с компактным профилем корпуса шкалы
– для монтажа в ограниченном пространстве
– длина измерения до 1240 мм, до 2040 мм с
монтажной шиной или с зажимными элементами.
Линейные устройства от HEIDENHAIN для станков с числовым программным управлением могут использоваться практически везде. Они идеально подходят для машин и другого оборудования, оси подачи которого находятся в сервоприводе, таких как фрезерные станки, обрабатывающие центры, расточные станки, токарные станки и шлифовальные станки. Благоприятное динамическое поведение линейных энкодеров, их допустимая скорость перемещения и их ускорение в направлении измерения предопределяют их использование на высокодинамичных обычных осях, а также на прямых приводах.
Техническая характеристика:
|
Характеристики |
LC 415 |
LC 415 |
LC 485 |
|
Стандарт измерения Коэффициент линейного расширения |
Шкала стекла DIADUR с абсолютной дорожкой и инкрементной дорожкой, период решетки 20 мкм α 8 x 10 -6 K -1 (тип монтажа I / II ); с монтажным лонжероном: α 9 x 10 -6 K -1 (тип монтажа III ) |
||
|
Степень точности * |
± 3 мкм, ± 5 мкм |
||
|
Длина измерения ML * в мм |
Монтажный шпат * или зажимные элементы * до ML 1240 по желанию, необходимо по ML 1340 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770 820 920 1020 1140 1240 1340 1440 1540 1640 1740 1840 2040 |
||
|
Функциональная безопасность для приложений до |
|
– |
|
|
PFH |
≤ 15 x 10 -9 (до 6000 м над уровнем моря) |
– |
|
|
Безопасное положение |
Кодировщик: ± 550 мкм (измерение безопасности SM = 220 мкм) |
– |
|
|
|
Механическое соединение: исключения ошибок для ослабления корпуса и блока сканирования |
||
|
Сопряжение |
EnDat 2.2 |
||
|
Обозначение заказа |
EnDat22 |
EnDat02 |
|
|
Шаг измерения При ± 3 мкм При ± 5 мкм |
0,001 мкм 0,010 мкм |
0,005 мкм 0,010 мкм |
|
|
Частота часов (время вычисления t cal ) |
≤ 16 МГц ( ≤ 5 мкс) |
≤ 2 МГц ( ≤ 5 мкс) |
|
|
Инкрементные сигналы |
– |
1 В ПП (20 мкм) |
|
|
Частота среза -3 дБ |
– |
≥ 150 kHz |
|
|
Электрическое подключение |
Отдельный переходный кабель (1 м / 3 м / 6 м / 9 м), подключаемый к монтажному блоку |
||
|
Длина кабеля |
≤ 100 м Нет 2) |
≤ 150 м Нет 2) |
|
|
Питание |
DC 3,6 В до 14 В |
||
|
Потребляемая мощность (макс.) |
3,6 В: ≤ 1,1 Вт; 14 В: ≤ 1,3 Вт |
||
|
Скорость перемещения |
≤ 180 м / мин (максимальное ускорение в направлении измерения ≤ 100 м / с2 ) |
||
|
Требуемая движущая сила |
≤ 5 N |
||
|
Вибрация от 55 Гц до 2000 Гц ,
Удар 11 мс |
Блок сканирования: ≤ 200 м / с 2 (EN 60 068-2-6) Корпус без монтажного лонжерона: ≤ 100 м / с 2 (EN 60 068-2-6) Корпус с монтажным лонжероном и выводом кабеля справа: ≤ 150 м / с 2 ,слева: ≤ 100 м / с 2 (EN 60 068-2-6) ≤ 300 м / с 2 (EN 60 068-2-27) |
||
|
Рабочая Температура |
0 ° C до 50 ° C |
||
|
Защита EN 60 529 |
IP53 при установке в соответствии с инструкциями в брошюре, IP64 с герметизирующим воздухом от DA 400 |
||
|
масса |
Кодировщик: 0,2 кг + 0,55 кг / м длина измерения; монтажный шпат: 0,9 кг / м |
||
