Датчики вращения со встроенными подшипниками HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

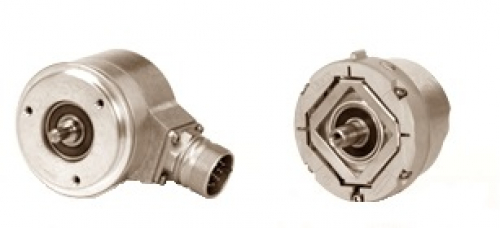

Датчики вращения со встроенными подшипниками HEIDENHAIN.

Датчики вращения типов ERN, ECN и EQN со встроенными подшипниками и муфтой статора отличаются простым монтажом и малыми габаритами. Они применяются для установки на электродвигателях. Их вал соединяется непосредственно с измеряемым валом.

Датчики вращения ROD, ROC и ROQ помещены в неразборный герметичный корпус. Сопряжение датчика с валом мотора или шпинделем проходит со стороны статора при помощи отдельной муфты.

Датчики вращения со встроенными подшипниками и муфтой статора

Тип

Характеристики

ExN 1000

Вращающиеся датчики

миниатюрное исполнение
несквозной полый вал с внутренним диаметром 6 мм
внешний диаметр корпуса: 35 мм

ExN 400

Вращающиеся датчики

компактное исполнение
индустриальный стандарт
внешний диаметр корпуса: 58 мм

ExN 100

Вращающиеся датчики

для больших диаметров вала
сквозной полый вал с внутренним диаметром D: 20 мм, 25 мм, 38 мм, 50 мм
внешний диаметр корпуса: 87 мм

ExN 1100

Датчики для сервоприводов

датчик для установки в двигатель
миниатюрное исполнение
несквозной полый вал с внутренним диаметром 6 мм
Внешний диаметр корпуса: 36,5 мм

ExN 1300

Датчики для сервоприводов

датчик для установки в двигатель
конусный вал 1:10 с диаметром основания 9,25 мм
внешний диаметр корпуса 58 мм.
муфта статора предназначена для посадочного отверстия с внутренним диаметром 65 мм.
