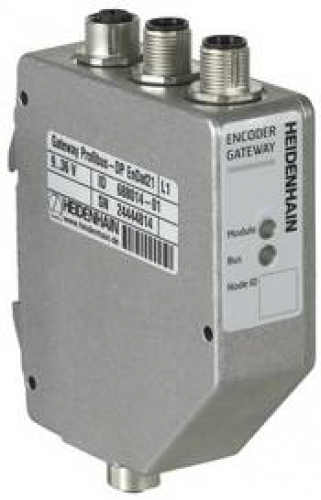

Шлюз PROFIBUS DP/PROFINET IO HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Шлюз PROFIBUS DP/PROFINET IO HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.
Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики |
Шлюз PROFIBUS DP |
|
Вход |
Кодеры с интерфейсом EnDat, обозначение заказа EnDat211) |
|
Подключение * |
Фланец M12 (гнездовой) 8-контактный Фланец M23 (гнездовой) 17-контактный |
|
Длина кабеля |
≤ 40 м (с кабелем HEIDENHAIN), большая длина по запросу |
|
Источник питания энкодера |
DC 5 В ± 5% (не более 400 мА) |
|
Тактовая частота EnDat |
500 kHz |
|
Вывод |
PROFIBUS DP-V0, классы 1 и 2 PROFIBUS DP-V1, DP-V2, классы 3 и 4 Интегрированное T-соединение и окончание шины (можно отключить) |
|
Индикаторы рабочего состояния |
Встроенные светодиодные индикаторы:
|
|
Частота PROFIBUS |
9,6 кб / с до 12 Мбит / с |
|
Подключение к шине * (автобус, автобус, питание) |
3 x соединительный элемент M12, 4 или 5 контактов 3 x кабельный ввод M162) (клеммная колодка в устройстве) |
|
Диапазон настройки для адреса |
От 0 до 126 (устанавливается переключателем) |
|
Длина кабеля |
≤ 400 м для 1,5 Мбит / с ≤ 100 м для 12 Мбит / с |
|
Источник питания |
DC от 9 до 36 В |
|
Потребляемая мощность |
Максимум: 9 В: ≤ 4,8 Вт; 36 В: ≤ 4,8 Вт (включая остаточную пульсацию) Типичный: 1.5 W + Pencoder x 1.33 |
|
Рабочая Температура |
-40 ° C до 80 ° C |
|
Вибрация от 50 до 2 000 Гц Удар 11 мс |
≤ 100 м / с2 (EN 60 068-2-6) ≤ 300 м / с2 (EN 60 068-2-27) |
|
Защита EN 60 529 |
IP 65 |
|
Вес |
400 g |
|
Габаритные размеры |
150 мм х 90 мм х 30 мм |
|
Скрепление |
Крепление рельсового шкива 3) |
|
Характеристики |
Шлюз PROFINET IO |
|
Вход |
Для абсолютных линейных, угловых и поворотных энкодеров с порядковым обозначением EnDat22 |
|
Соединение |
Фланец M12 (гнездовой) 8-контактный |
|
Длина кабеля |
≤ 40 м (с кабелем HEIDENHAIN), большая длина по запросу |
|
Источник питания энкодера |
DC 5 В ± 5% (не более 400 мА) |
|
Вывод |
PROFINET IO Функции согласно профилю 3.162, версия 4.1 (см. Отдельную таблицу) |
|
Индикаторы рабочего состояния |
Встроенные светодиодные индикаторы:
|
|
Подключение шины |
3 x соединительный элемент M12, 4-контактный |
|
Источник питания |
DC от 9 до 36 В |
|
Потребляемая мощность |
Максимум: 9 В: ≤ 5,3 Вт; 36 В: ≤ 5,3 Вт (включая остаточную пульсацию) Стандартный: 2.4 W + P- кодировщик x 1.33 |
|
Рабочая Температура |
-40 ° C ... +80 ° C |
|
Вибрация от 50 Гц до 2000 Гц Удар 11 мс |
≤ 100 м / с 2 (EN 60 068-2-6) ≤ 300 м / с 2 (EN 60 068-2-27) |
|
Защита EN 60 529 |
IP65 |
|
Масса |
≈ 400 g |
|
Габаритные размеры |
≈ 150 мм х 90 мм х 30 мм |
|
Скрепление |
Монтаж рельсов |
