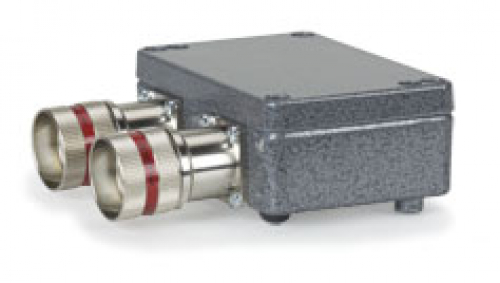

EIB 1500 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
EIB 1500 HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.
Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики |
EIB 1512 |
EIB 1592 F |
EIB 1592 M |
|
Вход |
|
||
|
Интерфейс |
1 VPP (кодировщик с дистанционными кодированными метками) |
||
|
Входная частота |
≤ 400 kHz |
||
|
Электрическое подключение |
2 x фланцевый разъем M23 (гнездовой), 12-контактный |
||
|
Источник питания для датчиков |
DC 5 В ± 0,25 В (генерируется от источника питания для EIB); ≤ 150 мА на датчик |
||
|
Длина кабеля |
≤ 6 m |
||
|
Вывод |
|
||
|
Интерфейс |
EnDat 2.2 |
Последовательный интерфейс Fanuc |
Высокоскоростной интерфейс Mitsubishi |
|
Обозначение заказа |
EnDat 22 |
Fanuc 02 |
С 02-4 |
|
Время вычисления tcal Частота часов |
≤ 5 мкс ≤ 16 МГц |
– |
– |
|
Электрическое подключение |
8-контактный разъем M12 (гнездовой) |
||
|
Длина кабеля1) (с кабелем HEIDENHAIN) |
≤ 100 m |
≤ 20 m |
≤ 20 m |
|
Подразделение |
≤ 16 384 раза (в зависимости от датчика) |
||
|
Питание |
3,6 В до 14 В постоянного тока |
||
|
Потребляемая мощность (макс.) |
3,6 В: <3,3 Вт 14 В: <3,0 Вт (включая потребление тока сканирующей головки (IMmax = 150 мА) |
||
|
Потребление тока (стандартное, без нагрузки) |
5 В: 130 мА + 1,4 х 2 х IMtyp |
||
|
Рабочая Температура Температура хранения |
0 ° C до 70 ° C От -30 ° C до 70 ° C |
||
|
Вибрация от 55 до 2 000 Гц Удар 11 мс |
100 м / с2 (EN 60 068-2-6) 300 м / с2 (EN 60 068-2-27) |
||
|
Защита |
IP 65 |
||
|
Вес |
≈ 0.3 kg |
||
