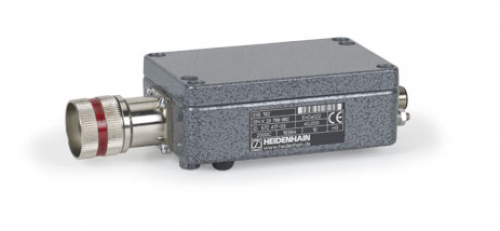

EIB 192 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
EIB 192 HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.
Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики |
EIB 192 |
EIB 192 F |
EIB 192 M |
|
Вход |
|
||
|
Инкрементные сигналы |
1 VPP |
||
|
Ссылка |
Один или с дистанционным кодированием 1) |
||
|
Входная частота |
≤ 400 kHz |
||
|
Электрическое подключение |
Разъем M23, 12-контактный |
||
|
Длина кабеля |
≤ 6 m |
||
|
Вывод |
|
||
|
Абсолютные значения позиции |
EnDat 2.2 |
Последовательный интерфейс Fanuc |
Высокоскоростной |
|
Обозначение заказа |
EnDat 22 |
Fanuc 02 |
С 02-4 / с 02-24 |
|
Электрическое подключение |
M12, 8-контактный |
M23, 17-контактный |
M23, 17-контактный |
|
Длина кабеля |
100 100 м2) |
20 20 м3) |
20 20 м3) |
|
Интерполирование |
≤ 16 384 раза (в зависимости от датчика) |
||
|
Источник питания |
5 В ± 5%, измеренная в ЕИБ |
||
|
Потребляемый ток |
≤ 160 мА (без нагрузки, без датчика) |
||
|
Рабочая Температура Температура хранения |
0 ° C до 70 ° C От -30 ° C до 70 ° C |
||
|
Вибрация от 55 до 2000 Гц |
100 м / с2 (IEC 60 068-2-6) |
||
|
Степень защиты |
IP 65 |
||
|
Вес |
0,3 кг |
||
