Серия IBV 600 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Серия IBV 600 HEIDENHAIN.
Интерфейсная электроника от HEIDENHAIN адаптирует сигналы датчика к интерфейсу последующей электроники. Они используются, когда последующая электроника не может напрямую обрабатывать выходные сигналы от кодеров или требуется дополнительная интерполяция сигналов.

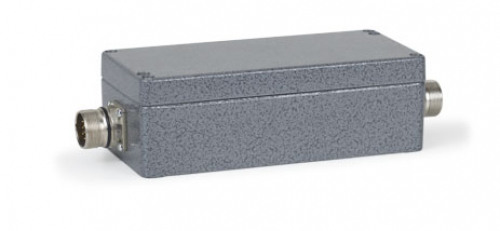

Благодаря высокой степени защиты IP 65 интерфейсная электроника с коробчатой конструкцией хорошо подходит для грубой промышленной среды, например, при работе станков. Входы и выходы оснащены прочными соединительными элементами M23 и M12. Устойчивый корпус из литого металла обеспечивает защиту от физических повреждений, а также от электрических помех.
Интерфейсная электроника HEIDENHAIN доступна в различных механических конструкциях.
Техническая характеристика:
|
Характеристики
|
IBV 600 |
IBV 660 B |
||||
|
Вход |
1 VPP |
|||||
|
Электрическое подключение |
Фланец M23 (гнездовой) 12-контактный |
|||||
|
Длина кабеля |
≤ 60 м при UP> 4,9 В ≤ 30 м при Iencoder ≤ 120 мА |
|||||
|
Интерполяция 1) |
Никто |
В 25 раз, в 50 раз, в 100 раз, в 200 раз, в 400 раз |
||||
|
Входная частота 1) для интерполяции |
Номинальные значения 2) |
|||||
|
|
Никто |
600 kHz |
– |
|||
|
|
2-кратный |
– |
– |
|||
|
|
25-кратный |
– |
100 kHz |
50 kHz |
25 kHz |
12.5 kHz |
|
50-кратный |
– |
50 kHz |
25 kHz |
12.5 kHz |
6.25 kHz |
|
|
100-кратный |
– |
25 kHz |
12.5 kHz |
6.25 kHz |
3.12 kHz |
|
|
200-кратный |
– |
12.5 kHz |
6.25 kHz |
3.12 kHz |
1.56 kHz |
|
|
400-кратный |
– |
6.25 kHz |
3.12 kHz |
1.56 kHz |
0.78 kHz |
|
|
Вывод |
TTL (без часов) |
TTL (с тактовой частотой) |
||||
|
Электрическое подключение |
Разъем M23 (гнездовой) 12-контактный |
|||||
|
Длина кабеля |
≤ 100 м ( ≤ 50 м) |
|||||
|
Разделение края a |
≥ 0,200 мкс |
≥ 0,075 мкс |
≥ 0,175 мкс |
≥ 0,370 мкс |
≥ 0,760 мкс |
|
|
Контрольная метка Сигнал 1) |
Ширина импульса 90 ° с. или 270 ° элек. |
|||||
|
Индикация сбоя 1) |
через сигнал обнаружения неисправности или, кроме того, высокий импеданс Ua1 / Ua2 |
|||||
|
Источник питания |
5 V ± 5 % |
|||||
|
Потребление тока 3) |
85 85 мА |
120 120 мА |
||||
|
Рабочая Температура Температура хранения |
0 ° C до 70 ° C От -30 ° C до 80 ° C |
|||||
|
Вибрация от 50 до 2 000 Гц Удар 11 мс |
≤ 10 м / с2 ≤ 300 м / с2 |
|||||
|
Степень защиты |
IP 65 |
|||||
|
вес |
0,7 кг |
|||||
