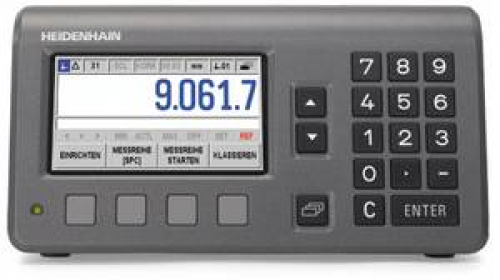

ND 287 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

ND 287 HEIDENHAIN.

Измерительная электроника QUADRA-CHEK для профильных проекторов, измерительных микроскопов, 2-D и видео измерительных машин, а также CMMs измеряют точки на двухмерных контурах, в зависимости от версии либо автоматически, либо вручную с помощью перекрестия, оптическим распознаванием края или с помощью видеокамеры с отображением в реальном времени живого изображения и интегрированной обработки изображений. Для трехмерных контуров, таких как плоскости, цилиндры, конусы и сферы, точки измерения сохраняются зондированием с помощью сенсорного датчика.

В дополнительной версии с ЧПУ они также работают в качестве полнофункциональных элементов управления для позиционирования оси и могут автоматически выполнять программы измерения.

Техническая характеристика:

ND 287
Оси	1; опция: второй вход через модуль энкодера
Входы энкодера Входная частота	1 В PP, 11 мкА PP или EnDat 1) (автоматическое обнаружение интерфейса) 1 В PP : ≤ 500 кГц; 11 мкА ПП : ≤ 100 кГц
Фактор деления	4096-кратное
Шаг отображения 2)	Регулируемая, макс. 9 цифр Линейная ось: от 0,5 мкм до 0,002 мкм; угловая ось: от 0,5 до 0,000 01 ° (00 ° 00 '00,1 ")
Аналоговый вход	Опция: ± 10 В через аналоговый модуль; разрешение 5 мВ
Дисплей	Цветной плоский дисплей для значений позиции, диалогов и входов, графических функций и программных клавиш
Функции	REF оценки опорной метки для кодированным расстоянием или отдельных опорных меток 2 контрольных точки Режим «расстояние влево» Удаленное управление через последовательный интерфейс Проверка сортировки и допуска Серия измерений с мин. / Макс. хранение ценностей Хранение измеренных значений (не более 10 000) Функции для управления статистическими процессами (SPC) Графическое изображение распределения / гистограммы Отображение сумм / разностей (со вторым модулем кодера) Тепловая компенсация (с аналоговым модулем)
Компенсация осей-ошибок	Линейная ось: линейная и сегментированная линейная ось до 200 точек Угловая ось: сегментированная линейная с 180 точками компенсации (каждые 2 °)
Интерфейс данных	RS-232-C / V.24; USB (тип B); опция: Ethernet 100BaseT, через модуль Ethernet
Переключение выходов Для задач автоматизации	Нулевой кроссовер; триггерные точки 1 и 2 Сортировка сигналов «<» и «> ошибка
Входы переключения Для задач автоматизации	Нулевой сброс, предустановка Пересечь контрольную точку и игнорировать опорные сигналы Выход измеряемого значения или замораживание дисплея Начало серии измерений Отображение минимального / максимального / разностного Стробирование двух входов энкодера Отображение суммы или разницы Отобразить измеренное значение 1 или измеренное значение 2
Доп.оборудование	Монтажный адаптер, модуль датчика, аналоговый модуль, модуль Ethernet
Подключение питания	От 100 В до 240 В (от -15% до + 10%), от 48 Гц до 62 Гц; 30 Вт
Рабочая Температура	0 ° C до 50 ° C; (температура хранения от -40 ° C до 85 ° C)
Защита EN 60 529	IP 40, IP 54 на передней панели
Масса	2.5 kg
1) Чисто серийный, без оценки инкрементных сигналов 2) В зависимости от периода сигнала подключенного датчика (шаг дисплея/ период сигнала / 4096)
