QUADRA-CHEK 3000 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

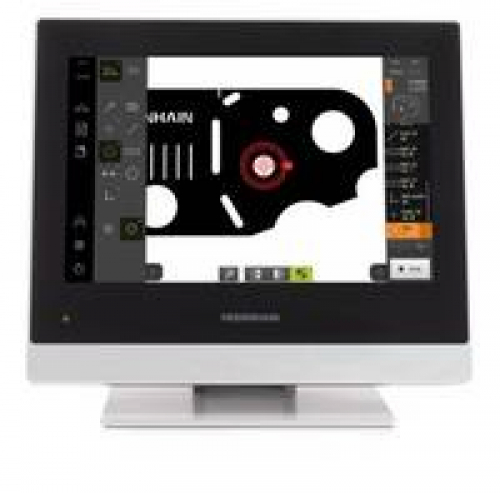

QUADRA-CHEK 3000 HEIDENHAIN.

Измерительная электроника QUADRA-CHEK для профильных проекторов, измерительных микроскопов, 2-D и видео измерительных машин, а также CMMs измеряют точки на двухмерных контурах, в зависимости от версии либо автоматически, либо вручную с помощью перекрестия, оптическим распознаванием края или с помощью видеокамеры с отображением в реальном времени живого изображения и интегрированной обработки изображений. Для трехмерных контуров, таких как плоскости, цилиндры, конусы и сферы, точки измерения сохраняются зондированием с помощью сенсорного датчика.

В дополнительной версии с ЧПУ они также работают в качестве полнофункциональных элементов управления для позиционирования оси и могут автоматически выполнять программы измерения.

Функции:

• Получение измерительной точки через перекрестье.
• Создание измерительных программ (обучение).
• Ввод допусков и графическое отображение результатов измерений.
• Создание и вывод отчетов об измерениях.
• Управление пользователями.
• Measure Magic: автоматическое распознавание геометрий.

Техническая характеристика:

QUADRA-CHEK 3014 NC	QUADRA-CHEK 3024 NC
Оси	4 (XYZQ), из которых две оси могут быть включены как параметры программного обеспечения
Интерфейс энкодера Входная частота	1 В PP ≤ 400 kHz	TTL ≤ 5 МГц
Фактор деления	4096-кратный (при 1 В PP )
Шаг отображения	Регулируемая, макс. 8 цифр Линейные оси XYZ: до 0,00001 мм; угловая ось Q: до 0,00001 ° (00 ° 00 '00,1 ")
Дисплей	12,1-дюймовый цветной плоский дисплей (16:10, сенсорный экран);разрешение: WXGA 1280 x 800 пикселей, для значений позиции, диалогов и входов, графических функций и видеодисплея (опция программного обеспечения VED)
Функции	Приобретение двухмерных геометрических функций посредством измерения, построения и определения Получение точек измерения через перекрестье Создание измерительных программ (обучение) Ввод допусков и графическое отображение результатов измерений Создание и вывод отчетов об измерениях Управление пользователями Measure Magic: автоматическое распознавание геометрии
Дополнительный вход энкодера (Вариант программного обеспечения AEI1)	Один дополнительный вход энкодера
Обнаружение края видео (Опция программного обеспечения VED)	Автоматическое определение точки измерения с помощью обнаружения края видео и программируемого управления освещением Отображение, архивирование и вывод живых изображений
Обнаружение оптического края (Опция программного обеспечения OED)	Автоматическое получение точек измерения с помощью оптического распознавания края
Компенсация ошибок	Линейный (LEC) и сегментированный линейный (SLEC) до 200 точек Калибровка прямоугольности; матричная компенсация (NLEC) до 99 х 99 точек
Интерфейс данных	1x Ethernet 100 МБ / 1 Гбит (RJ45); 3x USB 2.0 Hi-Speed (тип A)
Другие подключения	Подключение камеры 1) (USB 2.0 Hi-Speed (тип A), Ethernet 1 Гбит (RJ45)) Управление освещением до 6 источников света
Доп.оборудование	Стойка Multi-Pos и Duo-Pos, держатель Multi-Pos, силовой кабель, измерительный стандарт, двухмерная демонстрационная часть, адаптерный разъем
Разъем питания	От 100 до 240 В (± 10%), от 50 Гц до 60 Гц (± 5%), ≤ 79 Вт
Рабочая Температура	0 ° C до +45 ° C (температура хранения от -20 ° C до +70 ° C)
Защита EN 60 529	IP 65, задняя панель IP 40
Монтаж	Стойка Multi-Pos или Duo-Pos, держатель Multi-Pos, системы крепления, совместимые с VESA MIS-D 100
Масса	Единица: 3,5 кг; блок с держателем Multi-Pos: 4,1 кг; Блок с подставкой Duo-Pos: 3,8 кг; блок с подставкой Multi-Pos: 4,5 кг
