QUADRA-CHEK IK 5000 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

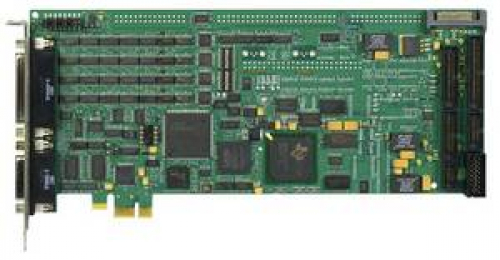

QUADRA-CHEK IK 5000 HEIDENHAIN.

Измерительная электроника QUADRA-CHEK для профильных проекторов, измерительных микроскопов, 2-D и видео измерительных машин, а также CMMs измеряют точки на двухмерных контурах, в зависимости от версии либо автоматически, либо вручную с помощью перекрестия, оптическим распознаванием края или с помощью видеокамеры с отображением в реальном времени живого изображения и интегрированной обработки изображений. Для трехмерных контуров, таких как плоскости, цилиндры, конусы и сферы, точки измерения сохраняются зондированием с помощью сенсорного датчика.

В дополнительной версии с ЧПУ они также работают в качестве полнофункциональных элементов управления для позиционирования оси и могут автоматически выполнять программы измерения.

Функции:

• Измерение двухмерных и трехмерных функций (в зависимости от версии).
• Измерение точки с помощью перекрестий.
• Программирование функций и деталей.
• Графическое отображение результатов измерений.
• Ввод допусков.
• Импорт чертежей САПР для прямого сравнения.
• 3-D профилирование (опция, только с сенсорным зондом).

Техническая характеристика:

IK 5000
Оси 1)	3 (XYQ), 3 (XYZ) или 4 (XYZQ)
Входы энкодера * Входная частота	1 В PP или TTL (другие интерфейсы по запросу)  1 В ПП : дифференциальный ≤ 1,5 МГц;  TTL: дифференциальный ≤ 3 МГц;несимметричный ≤ 2,5 МГц
Фактор деления	До 100 раз, выбирается с помощью dip-переключателя; настройка по умолчанию: 50 раз (только для 1 В PP )
Шаг отображения 2)	Регулируемая, макс. 7 цифр Линейные оси XYZ: от 1 мм до 0,0001 мм; угловая ось Q: от 1 ° до 0,0001 ° (00 ° 00 '01 ")
Дисплей	Через экран ПК
Функции	Измерение двумерных признаков (2-D) Измерение трехмерных характеристик (3-D) 1) Получение точки измерения с помощью перекрестия Программирование функций и частей Measure Magic: автоматическое распознавание геометрии Графическое отображение результатов измерений Ввод допусков
Детектор кромок 1)	Автоматическое измерение точек через оптический детектор края
Видео 1)	Автоматическое измерение точек с помощью обнаружения края видео Ручная автофокусировка Отображение живых изображений Архивирование и вывод живых изображений Управление масштабированием и освещением, программируемое (с версиями Light / Zoom ) Видеосоединение для цифровой USB-камеры (с версиями видео ) Управление освещением для шести источников света и управления зумом (для версии с видео и светом / масштабированием )
ЧПУ 1)	Автоматизация измерительных задач Управление осью (для XYZQ) для серво и шаговых двигателей Автофокусировка с помощью управления шаговым двигателем (ось Z) Выходы и входы ЧПУ для джойстика
3-D профилирование1) (опция)	Импорт моделей САПР Исследование тестируемого объекта и сравнение с моделью САПР Гибкий результат измерений
Компенсация ошибок	Линейная и сегментированная линейная по любому числу точек Калибровочная калибровка Матричная компенсация по любому количеству точек
Другие подключения	Педальный переключатель для двух функций
Доп.оборудование	Ножной переключатель, волоконно-оптический кабель, держатель для кабеля FO, стандарт калибровки, демонстрационная часть, распределительный кабель
Интерфейс ПК	PCIe
Рабочая Температура	0 ° C до 55 ° C; (температура хранения от -30 ° C до 70 ° C)
Габаритные размеры	241 мм x 126 мм x 22 мм
