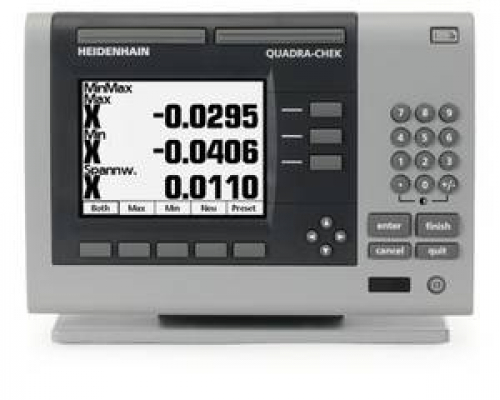

QUADRA-CHEK ND 1100 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
QUADRA-CHEK ND 1100 HEIDENHAIN.
Измерительная электроника QUADRA-CHEK для профильных проекторов, измерительных микроскопов, 2-D и видео измерительных машин, а также CMMs измеряют точки на двухмерных контурах, в зависимости от версии либо автоматически, либо вручную с помощью перекрестия, оптическим распознаванием края или с помощью видеокамеры с отображением в реальном времени живого изображения и интегрированной обработки изображений. Для трехмерных контуров, таких как плоскости, цилиндры, конусы и сферы, точки измерения сохраняются зондированием с помощью сенсорного датчика.
В дополнительной версии с ЧПУ они также работают в качестве полнофункциональных элементов управления для позиционирования оси и могут автоматически выполнять программы измерения.
Техническая характеристика:
|
ND 1102 |
ND 1103 |
|
|
Оси |
2 |
3 |
|
Входы энкодера * Входная частота |
1 В PP или TTL (другие интерфейсы по запросу) 1 В ПП : ≤ 275 кГц; TTL: ≤ 3 МГц |
|
|
Фактор деления |
10-кратный (только при 1 В PP ) |
|
|
Шаг отображения 1) |
Регулируемая, макс. 7 цифр Линейная ось: от 1 мм до 0,0001 мм Угловая ось: от 1 ° до 0,0001 ° (00 ° 00 '01 ") |
|
|
Дисплей |
5.7 "монохромный плоский дисплей для значений позиции, диалогов и входов и программных клавиш |
|
|
Функции |
|
|
|
Компенсация ошибок |
|
|
|
Интерфейс данных |
|
|
|
Сенсорное соединение * |
Сенсорный датчик HEIDENHAIN или Renishaw |
|
|
Другие подключения |
Педальный переключатель для двух функций или дистанционной клавиатуры |
|
|
Доп.оборудование |
Ножной переключатель, дистанционная клавиатура, защитная крышка, основание наклона, монтажный адаптер |
|
|
Подключение питания |
От 100 до 240 В (от -15% до + 10%), от 47 Гц до 63 Гц, ≤ 100 Вт |
|
|
Рабочая Температура |
0 ° C до 45 ° C; (температура хранения от -20 ° C до 70 ° C) |
|
|
Защита EN 60 529 |
IP 00, передняя панель IP 40 |
|
|
Монтаж * |
Наклонное основание или монтажное основание |
|
|
Масса |
ND с наклоном основания: 4,8 кг; ND с монтажным адаптером: 2 кг |
|
|
1) Зависит от периода сигнала подключенного кодера, а также коэффициента деления |
||
