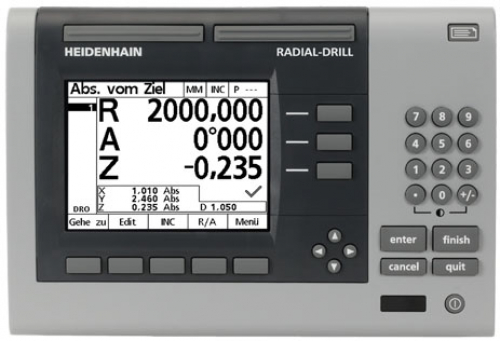

ND 1200R HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

ND 1200R HEIDENHAIN.

Цифровые индикаторы для ручных станков повышают вашу производительность. Вы экономите время, увеличиваете точность размеров готовой детали и наслаждаетесь удобной работой. Он не играет никакой роли в том, что вы оснастили новую или подержанную машину цифровым считыванием. Цифровые индикаторы HEIDENHAIN могут быть легко переоборудованы в любую модель машины или оборудования независимо от приложения и количества отображаемых осей.

Практические функции и циклы доступны для различных приложений. Функция отображения расстояния до выхода с графическим позиционирующим устройством позволяет быстро и надежно приближаться к следующему номинальному положению, переходя к значению дисплея, равному 0. И POSITIP ускоряет мелкосерийное производство. Повторяющиеся последовательности обработки могут быть сохранены в виде программы.

Серия ND 1200R RADIAL-DRILL.
Цифровые индикаторы для быстрых и обычных радиальных сверл:
• Монохромный экран.
• Полноходная клавиатура.
• Входы переключения.

Техническая характеристика:

ND 1202 R	ND 1203 R
Оси	2 от А до Я	3 от А до Я
Входы энкодера *	TTL (9-контактный разъем D-sub) или 1 VPP (D-sub 15-контактный)
Входная частота	≤ 200 kHz
Период сигнала	Любые
Количество строк	Любые
Фактор деления	TTL: Макс. 4-кратный 1 VPP: Макс. 40-кратный
Шаг отображения 1)	Регулируемая, макс. 7 цифр
Дисплей	5.7 "монохромный плоский дисплей для значений позиции, диалогов и входов и программных клавиш
Функции	Преобразование декартовых координат (X, Y) в полярные координаты (R, A) Переключение XY / RA Функция выравнивания REF оценки опорной метки для кодированным расстоянием или отдельных опорных меток Отображение расстояния до выхода в машинных координатах R и A переключение мм / дюйм Абсолютно-инкрементный дисплей Расчет позиций для шаблонов отверстий (круговые рисунки, а также линейные узоры) Исследование функции для ориентации заготовки и приобретения опорной точки с KT края искателем: «Край», «Centerline» и «центр окружности»
Программирование	Отверстия с отверстиями в 999 отверстий
Циклы	Образцы отверстий (круговые и линейные узоры) с макс. 100 позиций
Компенсация ошибок	Компенсация линейной оси-ошибки как часть калибровки
Интерфейс данных	RS-232-C / V.24; От 300 до 115 200 бод USB тип A
Входы переключения	Сброс нуля, выход измеренных значений (например, с помощью педального переключателя) Edge finder (через универсальный сенсорный интерфейс)
Доп.оборудование	Монтажные кронштейны, краевой искатель KT-130, педальный переключатель
Подключение питания	От 100 В до 240 В переменного тока (от -15% до + 10%), от 47 Гц до 63 Гц; 30 Вт
Рабочая Температура	0 ° C до 45 ° C (температура хранения от -20 ° C до 70 ° C)
Защита EN 60 529	IP 40
Монтаж *	Наклонное основание или монтажное основание
Вес	1,6 кг
