ND 280 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

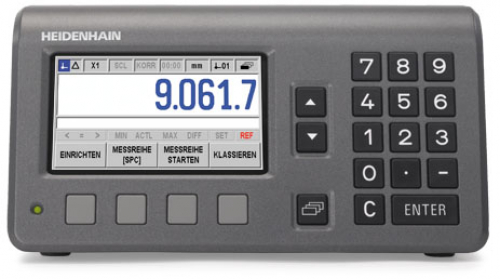

ND 280 HEIDENHAIN.

Цифровые индикаторы для ручных станков повышают вашу производительность. Вы экономите время, увеличиваете точность размеров готовой детали и наслаждаетесь удобной работой. Он не играет никакой роли в том, что вы оснастили новую или подержанную машину цифровым считыванием. Цифровые индикаторы HEIDENHAIN могут быть легко переоборудованы в любую модель машины или оборудования независимо от приложения и количества отображаемых осей.

Практические функции и циклы доступны для различных приложений. Функция отображения расстояния до выхода с графическим позиционирующим устройством позволяет быстро и надежно приближаться к следующему номинальному положению, переходя к значению дисплея, равному 0. И POSITIP ускоряет мелкосерийное производство. Повторяющиеся последовательности обработки могут быть сохранены в виде программы.

Серия ND 200.

Цифровые индикаторы для измерительных приборов, оборудования для настройки и тестирования, автоматизированные задачи, а также простые задачи по подаче и позиционированию с одной осью:
• Монохромный (ND 280) или цветной экран (ND 287).
• Всплескная полнофункциональная клавиатура.
• Переключение входов / выходов (ND 287).

Техническая характеристика:

ND 280
Ось	1
Входы энкодера	1 VPP, 11 μAPP или EnDat1): 15-контактный разъем D-sub (автоматическое распознавание интерфейса)
Входная частота	1 VPP: ≤ 500 кГц; 11 μAPP: ≤ 100 кГц
Фактор деления	4096-кратное
Показать шаг 2)	Регулируемая, макс. 9 цифр Линейная ось: от 0,5 до 0,002 мкм Угловая ось: от 0,5 до 0,000 01 ° или 00 ° 00'00.1
Дисплей	Монохромный TFT-экран
Дисплей	Позиционные значения, диалоги и ввод, графические функции и программные клавиши
Отображение состояния	Режим работы, REF, опорная точка, коэффициент масштабирования, компенсация, секундомер, единица измерения, уровень софт-клавиши
Функции	REF оценки опорной метки для кодированным расстоянием или отдельных опорных меток 2 контрольных точки Режим «расстояние влево» Интегрированная помощь и диагностика Удаленное управление через последовательный интерфейс
Компенсация осей-ошибок	Линейная ось: линейная и многоточечная до 200 точек Угловая ось: многоточечная линейная с 180 точками компенсации (каждые 2 °)
Интерфейс данных	RS-232-C / V.24 Порт USB (UART) типа B
Подключение питания	От 100 до 240 В переменного тока (от -10% до + 15%), от 48 Гц до 62 Гц; 30 Вт
Рабочая Температура	0 ° C до 45 ° C (температура хранения от -20 ° C до 70 ° C)
Защита EN 60 529	IP 40, IP 54 на передней панели
Вес	2,5 кг
1) Чисто серийный, без оценки инкрементных сигналов 2) Зависит от периода сигнала подключенного кодера (период действия сигнала/ 4096)
