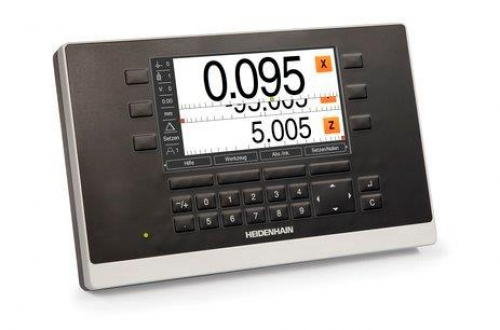

ND 5023 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

ND 5023 HEIDENHAIN.

Цифровые индикаторы для ручных станков повышают вашу производительность. Вы экономите время, увеличиваете точность размеров готовой детали и наслаждаетесь удобной работой. Он не играет никакой роли в том, что вы оснастили новую или подержанную машину цифровым считыванием. Цифровые индикаторы HEIDENHAIN могут быть легко переоборудованы в любую модель машины или оборудования независимо от приложения и количества отображаемых осей.

Практические функции и циклы доступны для различных приложений. Функция отображения расстояния до выхода с графическим позиционирующим устройством позволяет быстро и надежно приближаться к следующему номинальному положению, переходя к значению дисплея, равному 0. И POSITIP ускоряет мелкосерийное производство. Повторяющиеся последовательности обработки могут быть сохранены в виде программы.

Серия ND 5023.

Цифровое считывание для фрезерных, сверлильных и расточных станков, а также токарных станков с тремя осями:
• Цветной экран.
• Брызгозащищенная мембранная клавиатура.
• Эргономичная работа.

Техническая характеристика:

ND 5023
Ось	До 3 осей
Входы энкодера	3 x TTL D-sub, 9-контактный
Входная частота	≤ 500 kHz
Период сигнала	2 мкм, 4 мкм, 10 мкм, 20 мкм, 40 мкм, 100 мкм, 10 240 мкм, 12 800 мкм
Количество строк	Любые
Шаг отображения 1)	Линейная ось: от 1 мм до 0,000 1 мм; 0,005 мм с LS 328 C / LS 628 C Угловая ось: от 1 ° до 0,000 1 ° (00 ° 00 '01' ')
Дисплей	7-дюймовый широкоэкранный цветной экран (15: 9), разрешение 800 x 480 пикселей для значений позиции, диалоговые сообщения, входные и графические функции
Функции	Диалоговая установка Управление пользователями и данными Перемещение оси выделено 10 пресетов, 16 инструментов Оценка метки Справочник по кодированным расстоянием и одиночных опорных меток Отображение расстояния до выхода с номинальным входом в абсолютном или инкрементном значениях Графическое позиционирование Коэффициент масштабирования переключение на миллиметр / дюйм Интегрированная справочная система Секундомер, калькулятор
Для фрезерования / сверления / растачивания	Вычисление позиций для рисунков отверстий (кружки болтов, линейные шаблоны отверстий) Коррекция радиуса инструмента Калькулятор данных резки
Для поворота	Зафиксировать позицию инструмента во время отвода Суммарное отображение осей в верхнем слайде Наклонный верхний слайд Конический калькулятор
Компенсация ошибок	Линейный (LEC) и сегментированный линейный (SLEC) до 200 точек
Интерфейс данных	USB 2.0 тип C Для вывода измеренных значений и параметров на USB-накопитель или ПК Для ввода параметров, дистанционное управление ключами и командами
Доп.оборудование	Однопозиционная наклонная основа, многопозиционный держатель, монтажная рама, защитная крышка, силовой кабель
Подключение питания	AC 100 В (-10%) до 240 В (+ 5%), от 50 Гц до 60 Гц (± 5%), ≤ 33 Вт
Рабочая Температура	0 ° C до +45 ° C (температура хранения от -20 ° C до +70 ° C)
Защита EN 60 529	IP54, задняя панель IP 40
Монтаж	Однопозиционная наклонная основа, многопозиционный держатель; совместимые системы крепления к VESA MIS-D 100
Масса	≈ 1.7 kg
1) Зависит от периода сигнала или количества подключенного кодера
