KGM HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

KGM HEIDENHAIN.

Контрольно-измерительный прибор для станков KGM 181, KGM 182, KGM 281, KGM 282.

Измерительные приборы KGM используются для динамического контроля геометрии станка, управляемого системой ЧПУ. При этом может производиться тест кругового перемещения с радиусом от 0,1 мм до 115 мм при перемещении по линейным осям со скоростью до 80 м/мин. Кроме того, KGM позволяет проводить тест произвольного перемещения по двум осям. Преимуществом данного измерительного прибора является то, что он основан на бесконтактном методе измерения, трение подшипников, как, например, в приборе DBB, не влияет на результаты измерений. Точно также не оказывют влияния на результаты и погрешности геометрии станка при круговом тесте с маленьким радиусом.

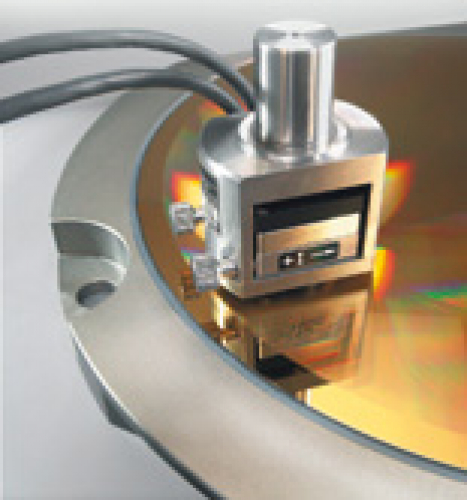

KGM состоит из измерительной пластины со шкалой из перекрестных решеток, которая заделана в монтажную плиту. Считывающая головка передвигается вдоль шкалы без трения. Для измерения монтажную плиту прикрепляют на месте заготовки и выверяют. Считывающую головку устанавливают на месте инструмента (например, в шпинделе обрабатывающего центра) и выверяют. После установки зазора между считывающей головкой и шкалой равного 0,5± 0,05 мм с помощью юстировочной пленки начинается тонкая юстировка измерительного прибора KGM. Для этого необходимо вращать микрометрические винты на считывающей головке до тех пор, пока отображаемые обрабатывающим программным обеспечением ACCOM величины не станут оптимальными.

Для двух перпендикулярных друг другу осей KGM выдает одновременно два синусоидальный сигнала, с периодом 4 мкм и со смещением фаз 90°. Дальнейшая обработка сигнала производится в компьютере. Для подключения измерительного прибора KGM к компьютеру используется интерфейсный блок EIB 741 (Ethernet) или плата сопряжения IK 220 (шина PCI) компании HEIDENHAIN. Благодаря этому, синусоидальные сигналы могут быть разделены в 4096 раз, т.е. доступный шаг измерения по каждой оси составляет 1 нм. Анализ измеренных значений производится программным обеспечением ACCOM по нормам DIN ISO 230-4.

Техническая характеристика:
