Модули серия MRP 2000 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:

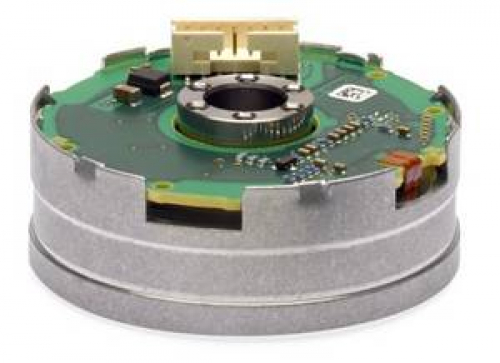

Модули серия MRP 2000 HEIDENHAIN.
Модули угловых датчиков от HEIDENHAIN - это комбинация угловых датчиков и высокоточных подшипников, которые оптимально подстраиваются друг к другу. Они характеризуются высокой степенью точности измерений и подшипников, очень высоким разрешением и высокой степенью повторяемости. Низкий пусковой крутящий момент допускает плавное движение. Обработка и установка очень просты.
Модули предназначены для низких скоростей, средних валов и нагрузок, с очень высокой точностью подшипников, а также с высокой степенью повторяемости. Они подходят для конкретных требований метрологических приложений.
Таким образом, стандартные применения включают лазерные трекеры для метрологии, высокоточные поворотные столы в измерительных машинах и машины для обработки пластин в электронной промышленности. Они также могут использоваться на станках, где возникает потребность в небольших нагрузках, например, на электрических разгрузочных машинах или в производстве микроточности.
Техническая характеристика:
|
дополнительный MRP 2080 |
абсолют MRP 2010 |
|
|
Стандарт измерения |
ДИАДУР круговая шкала |
|
|
Сигнальные периоды |
2048 |
|
|
Точность системы * |
±7” |
|
|
Ошибка позиции за период сигнала |
±1.5” |
|
|
стабильность |
С обоих направлений: 3 " |
|
|
RMS-шум |
Обычно ± 0,07 " |
Обычно ± 0,01 " |
|
Сопряжение |
1 В ПП |
EnDat 2.2 |
|
Обозначение заказа |
– |
EnDat22 |
|
Позиционные значения / оборот |
– |
25 бит |
|
Частота часов Время вычисления t cal |
– |
≤ 16 МГц ≤ 7 мкс |
|
Опорные метки |
1 |
– |
|
Частота среза -3 дБ |
≥ 210 kHz |
– |
|
Электрическое подключение |
14-контактный разъем; переходный кабель с быстрым отсоединением в качестве аксессуара |
12-контактный |
|
Длина кабеля |
≤ 30 м (с кабелем HEIDENHAIN) |
|
|
Питание |
DC 5 В ± 0,25 В |
DC 3,6 В до 14 В |
|
Потребляемая мощность (макс.) |
5,25 В: ≤ 950 мВт |
3,6 В: ≤ 0,6 Вт 14 В: ≤ 0,7 Вт |
|
Потребление тока (стандарт) |
120 мА (без нагрузки) |
5 В: 85 мА (безнагрузки) |
|
|
дополнительный MRP 2080 |
абсолют MRP 2010 |
|
Вал |
Полый вал D = 10 мм |
|
|
Максимум. допустимая осевая нагрузка3) |
50 Н (нагрузка в центре) |
|
|
Максимум. допустимая радиальная нагрузка 3) |
45 N |
|
|
Максимум. допустимый момент опрокидывания 3) |
0,8 Нм |
|
|
Плотность контакта |
Осевой: 54 Н / мкм Радиальный: 153 Н / мкм (расчетные значения) |
|
|
Устойчивость к наклону |
2,16 Нм / мрад (рассчитанные значения) |
|
|
Мех. допустимая скорость |
2000 об / мин |
|
|
Момент трения |
≤ 0,020 Нм |
|
|
Пусковой момент |
≤ 0,010 Нм |
|
|
Максимум. вращаемый момент вала 3) |
0,3 Нм |
|
|
Момент инерции ротора |
3,5 · 10 -6 кгм 2 |
|
|
Точность радиальной направляющей |
Измеряется на расстоянии h = 52 мм от шаровой гонки:≤ 0,60 мкм |
|
|
Невоспроизводимая радиальная точность направляющей |
Измеряется на расстоянии h = 52 мм от шаровой гонки:≤ 0,70 мкм |
|
|
Осевая точность направляющей |
≤ ± 0,3 мкм |
|
|
Осевое биение поверхности |
≤ 8 мкм |
|
|
Колебание оси |
2.5” |
|
|
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 200 м / с 2 (EN 60 068-2-6) ≤ 100 м / с 2 (EN 60 068-2-27) |
|
|
Защита EN 605292) |
IP00 1) |
|
|
Рабочая Температура Температура хранения |
0 ° C до 50 ° C 0 ° C до 50 ° C |
|
|
Относительная влажность воздуха |
≤ 75% без конденсации |
|
|
масса |
0,12 кг (без кабеля или разъема) |
|
