Модули серия MRP 5000 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

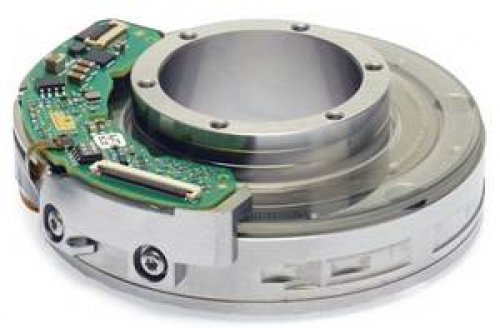

Модули серия MRP 5000 HEIDENHAIN.

Модули угловых датчиков от HEIDENHAIN - это комбинация угловых датчиков и высокоточных подшипников, которые оптимально подстраиваются друг к другу. Они характеризуются высокой степенью точности измерений и подшипников, очень высоким разрешением и высокой степенью повторяемости. Низкий пусковой крутящий момент допускает плавное движение. Обработка и установка очень просты.

Модули предназначены для низких скоростей, средних валов и нагрузок, с очень высокой точностью подшипников, а также с высокой степенью повторяемости. Они подходят для конкретных требований метрологических приложений.

Таким образом, стандартные применения включают лазерные трекеры для метрологии, высокоточные поворотные столы в измерительных машинах и машины для обработки пластин в электронной промышленности. Они также могут использоваться на станках, где возникает потребность в небольших нагрузках, например, на электрических разгрузочных машинах или в производстве микроточности.

MRP 5000 и MRP 8000 могут быть адаптированы для модификаций. К ним относятся механические условия монтажа, индивидуальные регулировки подшипника в зависимости от требований применения (предварительное натяжение, смазка, угол контакта, материалы). А также измерительный стандарт и электрический интерфейс для последующей электроники.

Техническая характеристика:

дополнительный MRP 5080	абсолют MRP 5010
Стандарт измерения	Круглая шкала OPTODUR	ДИАДУР круговая шкала
Сигнальные периоды	30 000	16 384
Точность системы *	± 2,5 "или ± 5"
Ошибка позиции за период сигнала	±0.23”	±0.40”
стабильность	С обоих направлений: 0,3 "	С обоих направлений: 0,9 "
RMS-шум	Обычно ± 0,007 "	Обычно ± 0,020 "
Сопряжение	1 В ПП	EnDat 2.2
Обозначение заказа	–	EnDat22
Позиционные значения / оборот	–	28 бит
Частота часов Время вычисления tcal	–	≤ 16 МГц ≤ 5 мкс
Опорные метки	80 (с дистанционным кодированием)	–
Частота среза -3 дБ	≥ 500 кГц	–
Электрическое подключение	Кабель 1,5 м с разъемом D-sub (15-контактный), интерфейсная электроника, встроенная в разъем	15-контактный разъем; переходный кабель с быстрым отсоединением в качестве аксессуара
Длина кабеля	≤ 30 м (с кабелем HEIDENHAIN)
Питание	DC 5 В ± 0,25 В	DC 3,6 В до 14 В
Потребляемая мощность (макс.)	5.25 V: ≤ 950 mW	3,6 В: ≤ 1,1 Вт 14 В: ≤ 1,3 Вт
Потребление тока (стандарт)	175 мА (без нагрузки)	5 В: 140 мА (без нагрузки)
Вал	Полый вал D = 35 мм
Максимум. химическая завивка осевая нагрузка 3)	200 Н (нагрузка в центре)
Максимум. химическая завивка радиальная нагрузка 3)	60 N
Максимум.допустимый момент опрокидывания 3)	2,5 Нм
Плотность контакта	Осевой: 303 Н / мкм Радиальный: 181 Н / мкм (расчетные значения)
Устойчивость к наклону	102 Нм / мрад (рассчитанные значения)
Механически перманент. скорость	300 об / мин
Момент трения	≤ 0,025 Нм
Пусковой момент	≤ 0,015 Нм
Максимум. вращаемый момент вала 3)	2 Нм
Момент инерции ротора	0,13 · 10 -3 кгм 2
Точность радиальной направляющей	Измеряется на расстоянии h = 55 мм: ≤ 0,20 мкм (без нагрузки)
Невоспроизводимая радиальная точность направляющей	Измеряется на расстоянии h = 55 мм: ≤ 0,35 мкм (без нагрузки)
Осевая точность направляющей	≤ ± 0,2 мкм
Осевое торможение вала	≤ 5 мкм
Колебание оси	0.7”
Вибрация от 55 до 2000 Гц Удар 6 мс	≤ 200 м / с 2 (EN 60 068-2-6) ≤ 100 м / с 2 (EN 60 068-2-27) (без нагрузки)
Защита EN 605292)	IP20	IP00 или IP40
Рабочая Температура Температура хранения	0 ° C до 50 ° C 0 ° C до 50 ° C
Относительная влажность воздуха	≤ 75% без конденсации
масса	0,5 кг (без кабеля или разъема)
