Модули серия MRP 8000 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:

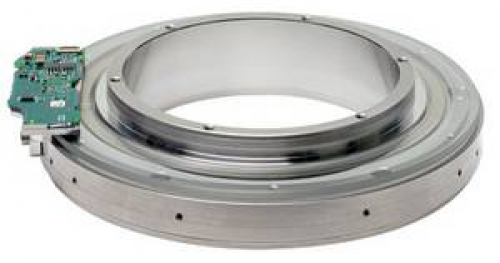

Модули серия MRP 8000 HEIDENHAIN.
Модули угловых датчиков от HEIDENHAIN - это комбинация угловых датчиков и высокоточных подшипников, которые оптимально подстраиваются друг к другу. Они характеризуются высокой степенью точности измерений и подшипников, очень высоким разрешением и высокой степенью повторяемости. Низкий пусковой крутящий момент допускает плавное движение. Обработка и установка очень просты.
Модули предназначены для низких скоростей, средних валов и нагрузок, с очень высокой точностью подшипников, а также с высокой степенью повторяемости. Они подходят для конкретных требований метрологических приложений.
Таким образом, стандартные применения включают лазерные трекеры для метрологии, высокоточные поворотные столы в измерительных машинах и машины для обработки пластин в электронной промышленности. Они также могут использоваться на станках, где возникает потребность в небольших нагрузках, например, на электрических разгрузочных машинах или в производстве микроточности.
MRP 5000 и MRP 8000 могут быть адаптированы для модификаций. К ним относятся механические условия монтажа, индивидуальные регулировки подшипника в зависимости от требований применения (предварительное натяжение, смазка, угол контакта, материалы). А также измерительный стандарт и электрический интерфейс для последующей электроники.
Техническая характеристика:
|
дополнительный MRP 8080 |
абсолют MRP 8010 |
|
|
Стандарт измерения |
Круглая шкала OPTODUR |
ДИАДУР круговая шкала |
|
Сигнальные периоды |
63 000 |
32 768 |
|
Точность системы * |
± 1 "или ± 2" |
|
|
Ошибка позиции за период сигнала |
±0.10” |
±0.20” |
|
стабильность |
С обоих направлений: 0,2 " |
С обоих направлений: 0,5 " |
|
RMS-шум |
Обычно ± 0,003 " |
Обычно ± 0,010 " |
|
Сопряжение |
1 В ПП |
EnDat 2.2 |
|
Обозначение заказа |
– |
EnDat22 |
|
Позиционные значения / оборот |
– |
29 бит |
|
Частота часов Время вычисления tcal |
– |
≤ 16 МГц ≤ 5 мкс |
|
Опорные метки |
150 (с дистанционным кодированием) |
– |
|
Частота среза -3 дБ |
≥ 500 кГц |
– |
|
Электрическое подключение |
Кабель 1,5 м с разъемом D-sub (15-контактный), интерфейсная электроника, встроенная в разъем |
15-контактный разъем; переходный кабель с быстрым отсоединением в качестве аксессуара |
|
Длина кабеля |
≤ 30 м (с кабелем HEIDENHAIN) |
|
|
Питание |
DC 5 В ± 0,25 В |
DC 3,6 В до 14 В |
|
Потребляемая мощность (макс.) |
5.25 V: ≤ 950 mW |
3,6 В: ≤ 1,1 Вт 14 В: ≤ 1,3 Вт |
|
Потребление тока (стандарт) |
175 мА (без нагрузки) |
5 В: 140 мА (без нагрузки) |
|
Вал |
Полый сквозной вал D = 100 мм |
|
|
Максимум. химическая завивка осевая нагрузка 3) |
300 Н (нагрузка в центре) |
|
|
Максимум. химическая завивка радиальная нагрузка 3) |
100 N |
|
|
Максимум. химическая завивка момент наклона 3) |
6 Нм |
|
|
Плотность контакта |
Осевой: 684 Н / мкм Радиальный: 367 Н / мкм (расчетные значения) |
|
|
Устойчивость к наклону |
1250 Нм / мрад (расчетные значения) |
|
|
Механически перманент. скорость |
300 об / мин |
|
|
Момент трения |
≤ 0,2 Нм |
|
|
Пусковой момент |
≤ 0,2 Нм |
|
|
Максимум. вращаемый момент вала 3) |
10 Нм |
|
|
Момент инерции ротора |
2,8 · 10 -3 кгм 2 |
|
|
Точность радиальной направляющей |
Измеряется на расстоянии h = 124 мм: ≤ 0,15 мкм |
|
|
Невоспроизводимая радиальная точность направляющей |
Измеряется на расстоянии h = 124 мм: ≤ 0,20 мкм |
|
|
Осевая точность направляющей |
≤ ± 0,15 мкм |
|
|
Осевое торможение вала |
≤ 4 мкм |
|
|
Колебание оси |
0.5” |
|
|
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 200 м / с 2 (EN 60 068-2-6) ≤ 100 м / с 2 (EN 60 068-2-27) |
|
|
Защита EN 605292) |
IP20 |
IP00 1) или IP40 |
|
Рабочая Температура Температура хранения |
0 ° C до 50 ° C 0 ° C до 50 ° C |
|
|
Относительная влажность воздуха |
≤ 75% без конденсации |
|
|
масса |
2,15 кг (без кабеля или разъема) |
|
