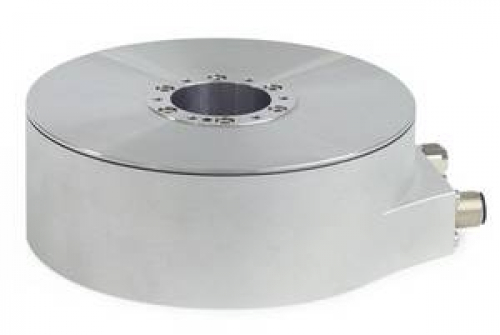

Модули серия SRP 5000 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Модули серия SRP 5000 HEIDENHAIN.
Модули угловых датчиков от HEIDENHAIN - это комбинация угловых датчиков и высокоточных подшипников, которые оптимально подстраиваются друг к другу. Они характеризуются высокой степенью точности измерений и подшипников, очень высоким разрешением и высокой степенью повторяемости. Низкий пусковой крутящий момент допускает плавное движение. Обработка и установка очень просты.
Модули предназначены для низких скоростей, средних валов и нагрузок, с очень высокой точностью подшипников, а также с высокой степенью повторяемости. Они подходят для конкретных требований метрологических приложений.
Таким образом, стандартные применения включают лазерные трекеры для метрологии, высокоточные поворотные столы в измерительных машинах и машины для обработки пластин в электронной промышленности. Они также могут использоваться на станках, где возникает потребность в небольших нагрузках, например, на электрических разгрузочных машинах или в производстве микроточности.
Техническая характеристика:
|
Характеристики |
дополнительный SRP 5080 |
абсолют SRP 5010 |
|
Стандарт измерения |
Круглая шкала OPTODUR |
ДИАДУР круговая шкала |
|
Сигнальные периоды |
30 000 |
16 384 |
|
Точность системы * |
± 2,5 "или ± 5" |
|
|
Ошибка позиции за период сигнала |
±0.23” |
±0.40” |
|
стабильность |
С обоих направлений: 0,3 " |
С обоих направлений:0,9 " |
|
RMS-шум |
Обычно ± 0,007 " |
Обычно ± 0,020 " |
|
Сопряжение |
1 В ПП |
EnDat 2.2 |
|
Обозначение заказа |
– |
EnDat22 |
|
Позиционные значения / оборот |
– |
28 бит |
|
Частота часов Время вычисления t cal |
– |
≤ 16 МГц ≤ 5 мкс |
|
Опорные метки |
80 (с дистанционным кодированием) |
– |
|
Частота среза -3 дБ |
≥ 500 kHz |
– |
|
Электрическое подключение |
Кабель длиной 1,5 м с разъемом D-sub (15-контактный);интерфейсная электроника, встроенная в разъем |
1 м кабель с муфтой М12 (8-контактный) |
|
Длина кабеля |
≤ 30 м (с кабелем HEIDENHAIN) |
|
|
Питание |
DC 5 В ± 0,25 В |
DC 3,6 В до 14 В |
|
Потребляемая мощность (макс.) |
5,25 В: ≤ 950 мВт |
3,6 В: ≤ 1,1 Вт 14 В: ≤ 1,3 Вт |
|
Потребление тока (стандарт) |
175 мА (без нагрузки) |
5 В: 140 мА (без нагрузки) |
