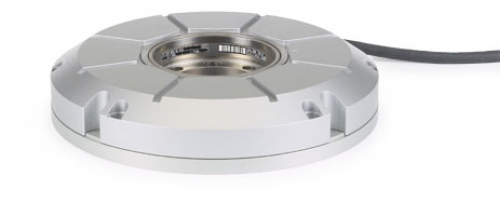

Угловые датчики ERP 880 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

Угловые датчики ERP 880 HEIDENHAIN.

Угловые датчики с градуировкой на стеклянном диске.

Область применения:

- поворотные оси высокого разрешения с высокой воспроизводимостью;
- очень большое количество периодов сигнала;
- небольшое место для монтажа;
- малая интерполяционная погрешность и низкий уровень шума.

Техническая характеристика:

ERP 880
Стандарт измерения	ДИАДУР фазовой решетки на стекле
Сигнальные периоды	180 000
Точность окончания	±0.9”
Ошибка интерполяции за период сигнала	±0.1”
Опорные метки	Один
Внутренний диаметр ступицы	51.2 mm
Мех. допустимая скорость	≤ 1000 об / мин
Момент инерции	1,2 · 10 -3 кгм 2
Допустимое осевое перемещение измеряемого вала	≤ ±0.05 mm
Сопряжение	1 В PP
Частота среза -3 дБ -6 дБ	≥ 800 kHz ≥ 1,3 МГц
Электрическое подключение	С корпусом: кабель 1 м, с муфтой М23 Без корпуса: через разъем PCB, 12-контактный (адаптерный кабель ID 372164-xx)
Длина кабеля	≤ 150 м (с кабелем HEIDENHAIN)
Питание	DC 5 В ± 0,5 В
Потребляемый ток	≤ 250 мА (без нагрузки)
Вибрация от 55 до 2000 Гц Удар 6 мс	≤ 50 м / с 2 (EN 60 068-2-6) ≤ 1000 м / с 2 (EN 60 068-2-27)
Рабочая Температура	0 ° C до 50 ° C
Защита * EN 60 529	Без корпуса:IP 00	С корпусом:IP 40	С корпусом и уплотнением вала: IP 64
Пусковой момент	–		0,25 Нм
масса	3.0 kg	3,1 кг вкл. Корпус
