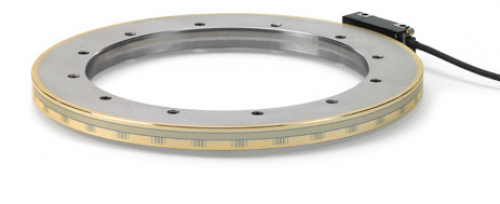

Угловые датчики ERA 4282 C HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Угловые датчики ERA 4282 C HEIDENHAIN.
Угловые датчики с градуировкой на стальном барабане.
Область применения:
- поворотные столы, поворотные головки, точные, высокодинамичные двигатели;
- большой диаметр;
- высокая допустимая скорость вращения вала;
- высокая точность;
- различные формы барабана;
- разные количества линий на диаметр;
- защитная крышка для повышенной устойчивости к загрязнению.
Техническая характеристика:
|
Характеристики |
AK ERA 4280 |
|
Сопряжение |
1 В PP |
|
Частота среза -3 дБ |
≥ 350 kHz |
|
Электрическое подключение |
Кабель 1 м с муфтой М23 (12-контактный) |
|
Длина кабеля |
≤ 150 м (с кабелем HEIDENHAIN) |
|
Питание |
DC 5 В ± 0,5 В |
|
Потребляемый ток |
<100 мА (без нагрузки) |
|
Вибрация от 55 до 2000 Гц Удар 6 мс |
≤ 100 м / с 2 (EN 60 068-2-6) ≤ 500 м / с 2 (EN 60 068-2-27) |
|
Рабочая Температура |
От -10 ° C до 80 ° C |
|
масса |
≈ 20 г (без кабеля) |
|
Характеристики |
TTR ERA 4202 C |
||||||
|
Стандарт измерения Период решетки Коэффициент расширения |
Стальной барабан 20 мкм α ≈ 10.4 · 10–6 K–1 |
||||||
|
Сигнальные периоды |
12 000 |
16 384 |
20 000 |
28 000 |
32 768 |
40 000 |
52 000 |
|
Точность окончания |
±4” |
±3” |
±2.5” |
±2” |
±1.9” |
±1.8” |
±1.7” |
|
Ошибка интерполяции за период сигнала |
±1.1” |
±0.8” |
±0.7” |
±0.5” |
±0.4” |
±0.4” |
±0.3” |
|
Опорные метки |
Расстояние кодировки |
||||||
|
Внутренний диаметр барабана * |
40 mm |
70 mm |
80 mm |
120 мм / |
150 мм / |
180 мм / |
270 mm |
|
Наружный диаметр барабана * |
76.75 mm |
104.63 mm |
127.64 mm |
178.55 mm |
208.89 mm |
254.93 mm |
331.31 mm |
|
Мех. допустимая скорость |
10 000 об / мин |
8500 об / мин |
6250 об / мин |
4500 об / мин |
4250 об / мин |
3250 об / мин |
2500 об / мин |
|
Момент инерции |
0,28 · 10-3 кгм 2 |
0,83 · 10-3 кгм 2 |
2,0 · 10-3 кгм 2 |
7.1 / 4.5 · 10 -3 кгм 2 |
12 / 6.5 · 10 -3 кгм 2 |
28/20 · 10 -3 кгм2 |
59 · 10-3 кгм 2 |
|
Допустимое осевое перемещение |
≤ ± 0,5 мм (барабан шкалы относительно сканирующей головки) |
||||||
|
Защита EN 60 529 |
Полный энкодер в установленном состоянии: IP00 |
||||||
|
масса |
≈ 0.30 kg |
≈ 0.42 kg |
≈ 0.69 kg |
≈ 1,2 кг / 0,66 кг |
≈ 1,5 кг / 0,66 кг |
≈ 2,3 кг / 1,5 кг |
≈ 2.6 kg |
