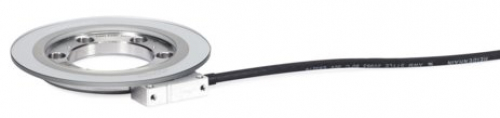

Угловые датчики ERP 1000 HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:
Угловые датчики ERP 1000 HEIDENHAIN.
Угловые датчики с градуировкой на стеклянном диске.
Область применения:
- поворотные оси высокого разрешения с высокой воспроизводимостью;
- очень большое количество периодов сигнала;
- небольшое место для монтажа;
- малая интерполяционная погрешность и низкий уровень шума.
Техническая характеристика:
|
Характеристики |
AK ERP 1070 |
|||||
|
Сопряжение |
TTL |
|||||
|
Сигнал референтной метки |
Прямоугольный импульс |
|||||
|
Интегрированная интерполяция * |
1-кратный1) |
10-кратный |
50-кратный |
100-кратный |
500-кратный |
1000 раз |
|
Частота сканирования |
≤ 450 kHz |
≤ 312.5 kHz |
≤ 125 kHz |
≤ 62.5 kHz |
≤ 12.5 kHz |
≤ 6.25 kHz |
|
Разделение края a |
≥ 0,220 мкс |
≥ 0,07 мкс |
≥ 0,03 мкс |
|||
|
Электрическое подключение |
15-контактный разъем D-sub с кабелем 0,5 м / 1 м / 1,5 м; интерфейсная электроника в разъеме; выход кабеля слева / справа и прямой / угловой |
|||||
|
Длина кабеля |
С кабелем HEIDENHAIN: ≤ 20 м; при настройке сигнала с использованием PWM 21: ≤ 3 м |
|||||
|
Питание |
DC 5 В ± 0,5 В |
|||||
|
Потребляемый ток |
≤ 250 мА (без нагрузки) |
|||||
|
Вибрация 55 Гц - 2000 Гц Удар 6 мс |
≤ 500 м / с 2 (EN 60 068-2-6) ≤ 1000 м / с 2 (EN 60 068-2-27) |
|||||
|
Рабочая Температура |
-10 ° C до 70 ° C |
|||||
|
защита |
IP50 |
|||||
|
Масса сканирующей головки соединитель кабель |
≈ 5 г (без кабеля) ≈ 74 g ≈ 22 г / м |
|||||
| Характеристики |
AK ERP 1080 |
|
Сопряжение |
1 В PP |
|
Сигнал референтной метки |
Прямоугольный импульс |
|
Частота среза -3 дБ |
≥ 1 МГц |
|
Электрическое подключение |
15-контактный разъем D-sub с кабелем 0,5 м / 1 м / 1,5 м 12-контактный разъем SHR-12V-S (гнездовой) с кабелем 0,5 м / 1 м / 1,5 м Кабельный выход слева / справа и прямой / угловой |
|
Длина кабеля |
С кабелем HEIDENHAIN: ≤ 20 м; при настройке сигнала с использованием PWM 21: ≤ 3 м |
|
Питание |
DC 5 В ± 0,5 В |
|
Потребляемый ток |
≤ 150 мА (без нагрузки) |
|
Вибрация 55 Гц - 2000 Гц Удар 6 мс |
≤ 500 м / с 2 (EN 60 068-2-6) ≤ 1000 м / с 2 (EN 60 068-2-27) |
|
Рабочая Температура |
-10 ° C до 70 ° C |
|
защита |
IP50 |
|
Масса сканирующей головки соединитель кабель |
≈ 5 г (без кабеля) ≈ 71 g ≈ 22 г / м |
|
Характеристики |
TKN ERP 1000 (полный круг) |
|||
|
Стандарт измерения |
Освобождение OPTODUR на стекле |
|||
|
Периоды сигнала * |
23 000 |
30 000 |
50 000 |
63 000 |
|
Точность окончания |
±4” |
±3” |
±1.8” |
± 1,5 "или ± 0,9" |
|
Ошибка интерполяции |
±0,06” |
±0.04” |
±0.025” |
±0.02” |
|
RMS |
0.006” |
0.004” |
0.003” |
0.002” |
|
Опорные метки |
Один |
|||
|
Внутренний диаметр ступицы |
13 mm |
32 mm |
62 mm |
104 mm |
|
Наружный диаметр круговой шкалы |
57 mm |
75 mm |
109 mm |
151 mm |
|
Механически допустимая скорость |
≤ 2600 об / мин |
≤ 2000 об / мин |
≤ 1200 об / мин |
≤ 950 об / мин |
|
Момент инерции |
1,6 х 10 -5 кгм2 |
5,7 × 10 -5 кгм2 |
3,1 × 10 -4 кгм2 |
1,1 х 10 -3 кгм 2 |
|
Защита EN 60 529 |
Полный энкодер в установленном состоянии: IP00 |
|||
|
масса |
≈ 57 g |
≈ 92 g |
≈ 185 g |
≈ 289 g |
|
Характеристики |
TKN ERP 1002 (сегмент) |
|||
|
Стандарт измерения |
Освобождение OPTODUR на стекле |
|||
|
Сигнальные периоды / 360 ° * |
23 000 |
30 000 |
50 000 |
63 000 |
|
Опорные метки |
Один |
|||
|
Диапазон измерения |
10°/23°/36° |
8°/16°/31° |
5°/11°/21° |
4°/8°/15° |
|
Защита EN 60 529 |
Полный энкодер в установленном состоянии: IP00 |
|||
|
масса |
≈ 0,6 г / 1 г / 1,7 г |
|||
