Угловые датчики ERO 2000 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

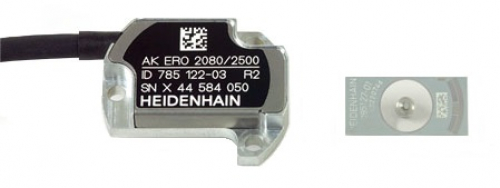

Угловые датчики ERO 2000 HEIDENHAIN.

Угловые датчики с градуировкой на стеклянном диске.

Область применения:

- поворотные оси высокого разрешения с высокой воспроизводимостью;
- очень большое количество периодов сигнала;
- небольшое место для монтажа;
- малая интерполяционная погрешность и низкий уровень шума.

Техническая характеристика:

Характеристики	AK ERO 2080
Сопряжение	1 VPP
Частота среза -3 дБ	≥ 600 kHz
Электрическое подключение*	Кабель, 0,3 м или 1 м с разъемом D-sub, 15-контактный
Длина кабеля	≤ 30 м (с кабелем HEIDENHAIN)
Питание	DC 5 В ± 0,25 В
Текущее требование	<85 мА (без нагрузки)
Вибрация от 55 до 2 000 Гц Удар 6 мс	≤ 500 м / с2 (EN 60 068-2-6) ≤ 1000 м / с2 (EN 60 068-2-27)
Рабочая Температура Температура хранения	-10 ° C до 70 ° C -20 ° C до 80 ° C (в упаковке)
Масса сканирующей головки	≈ 5,5 г (без кабеля)

Характеристики	TKN ERO 2000	TKN ERO 2001
Стандарт измерения	Фазовая решетка SUPRADUR на стекле
Диапазон измерения	360°	45°
Сигнальные периоды	2500 до 360 °
Ошибка позиции за период сигнала	Обычно ± 1,0 '' С компенсацией (например, в EIB 392): обычно ± 0,2 ''
RMS-шум	Обычно ± 0,04 ''
Опорные метки	Один
Габаритные размеры	18,6 мм х 0,75 мм	9 мм х 18,6 мм х 0,75 мм
Мех. допустимая скорость	≤ 14 000 об / мин
Момент инерции	22 гмм2	11 гмм2
Защита EN 60 529	IP 00
масса	≈ 0.56 g	≈ 0.36 g
