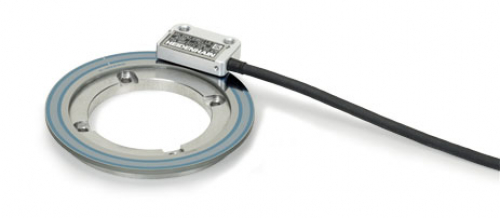

Угловые датчики ERO 6180 HEIDENHAIN (ХАЙДЕНХАЙН)

Характеристики:

Угловые датчики ERO 6180 HEIDENHAIN.

Угловые датчики с градуировкой на стеклянном диске.

Область применения:

- поворотные оси высокого разрешения с высокой воспроизводимостью;
- очень большое количество периодов сигнала;
- небольшое место для монтажа;
- малая интерполяционная погрешность и низкий уровень шума.

Техническая характеристика:

Характеристики	AK ERO 6180
Сопряжение	1 В PP
Сигнал референтной метки	Прямоугольный импульс
Частота среза -3 дБ	≥ 200 kHz
Электрическое подключение	Кабель 3 м с разъемом D-sub (самец), 15-контактный
Длина кабеля	≤ 30 m
Питание	DC 5 В ± 0,25 В
Потребляемый ток	<100 мА (без нагрузки)
Вибрация от 55 до 2000 Гц Удар 6 мс	≤ 200 м / с 2 (EN 60 068-2-6) ≤ 500 м / с 2 (EN 60 068-2-27)
Рабочая Температура	0 ° C до 50 ° C (от 32 ° F до 122 ° F)
Масса сканирующей головки соединитель кабель	≈ 6 г (без кабеля) ≈ 32 g ≈ 22 г / м

Характеристики	TKN ERO 6100
Стандарт измерения	Хромированная шкала на стекле
Сигнальные периоды	4096
Точность окончания	±10”
Ошибка интерполяции за период сигнала	±5”
Опорные метки	Один
Внутренний диаметр ступицы	41 mm
Наружный диаметр круговой шкалы	70 mm
Мех. допустимая скорость	≤ 3500 об / мин
Момент инерции	50 x 10 -6 кгм 2
Допустимое осевое движение	≤ 0.1 mm
Защита EN 60 529	Полный энкодер в установленном положении: IP00
масса	≈ 71 g
