Угловые датчики ECA 4000 Vakuum HEIDENHAIN (ХАЙДЕНХАЙН)
Характеристики:

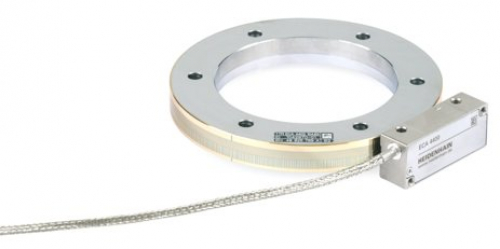

Угловые датчики ECA 4000 Vakuum HEIDENHAIN.
Угловые датчики с градуировкой на стальном барабане.
Область применения:
- поворотные столы, поворотные головки, точные, высокодинамичные двигатели;
- большой диаметр;
- высокая допустимая скорость вращения вала;
- высокая точность;
- различные формы барабана;
- разные количества линий на диаметр;
- защитная крышка для повышенной устойчивости к загрязнению.
Техническая характеристика:
|
Характеристики |
AK ECA 4410 V |
AK ECA 4490 F V |
AK ECA 4490 M V |
AK EC 4490 P V |
|
Сопряжение |
EnDat 2.2 |
Последовательное сопряжение Fanuc; α i |
Высокоскоростное сопряжение Mitsubishi |
Последовательное сопряжение Panasonic |
|
Обозначение заказа |
EnDat22 |
Fanuc05 |
Mit03-4 |
Pana01 |
|
Частота часов / Время обработки t cal |
≤ 16 МГц / ≤ 5 мкс |
– |
||
|
Электрическое подключение |
Кабель длиной 1 м или 3 м с 15-контактным разъемом D-sub (гнездовой) |
|||
|
Длина кабеля |
≤ 100 m |
≤ 50 m |
≤ 30 m |
≤ 50 m |
|
Питание |
DC 3,6 В до 14 В |
|||
|
Потребляемая мощность (макс.) |
При 3,6 В: 700 мВт; при 14 В:800 мВт |
При 3,6 В: 850 мВт; при 14 В: 950 мВт |
||
|
Потребление тока (стандарт) |
При 5 В: 90 мА (без нагрузки) |
При 5 В: 100 мА (без нагрузки) |
||
|
Вибрация 55 Гц - 2000 Гц Удар 6 мс |
≤ 500 м / с² (EN 60 068-2-6) ≤ 1000 м / с² (EN 60 068-2-27) |
|||
|
Рабочая Температура |
От -10 ° C до 50 ° C |
|||
|
Температура выпекания |
100 ° C |
|||
|
Класс вакуума |
Высокий вакуум до 10 мбар |
|||
|
Защита EN 60 529 |
IP40 |
|||
|
масса |
Сканирующая головка: 18 г (без кабеля); Кабель: 21 г / м; разъем (D-sub): 64 г |
|||
|
Масштабирование |
TTR ECA 4402 (барабан шкалы ECA 4402) |
||||||||
|
Стандарт измерения Коэффициент расширения |
Стальной барабан 10.4 · 10–6 K–1 |
||||||||
|
Внутренний диаметр барабана * |
70 mm |
80 mm |
120/150 mm |
130 mm |
150/185 mm |
180/210 mm |
270 mm |
425 mm |
512 mm |
|
Наружный диаметр барабана * |
104.63 mm |
127.64 mm |
178.55 mm |
148.20 mm |
208.89 mm |
254.93 mm |
331.31 mm |
484.07 mm |
560.46 mm |
|
Механически допустимая скорость |
≤ 8500 об / мин |
≤ 6250 об / мин |
≤ 4500 об / мин |
≤ 5250 об / мин |
≤ 4250 об / мин |
≤ 3250 об / мин |
≤ 2500 об / мин |
≤ 1800 об / мин |
≤ 1500 об / мин |
|
Электрически допустимая скорость |
≤ 7000 об / мин |
≤ 5750 об / мин |
≤ 3000 об / мин |
≤ 4400 об / мин |
≤ 2550 об / мин |
≤ 2100 об / мин |
≤ 900 об / мин |
≤ 600 об / мин |
≤ 550 об / мин |
|
Момент инерции ротора |
0,83 · 10 -3кгм 2 |
· 10 2,0 -3 |
7.1 / 4.5 · 10 -3кгм 2 |
· 10 1,7 -3 |
12 / 6.5 · 10 -3кгм 2 |
28/20 · 10 -3кгм 2 |
59 · 10 -3 |
199 · 10 -3кгм 2 |
263 · 10 -3кгм 2 |
|
Допустимое осевое перемещение |
≤ ± 0,4 мм (масштабный барабан относительно сканирующей головки) |
||||||||
|
Позиции за оборот |
134 217 728 (27 бит) |
268 435 456 (28 бит) |
536 870 912 (29 бит) |
||||||
|
Шаг измерения |
0.0097'' |
0.0048'' |
0.0024'' |
||||||
|
Сигнальные периоды |
8195 |
10 010 |
14 003 |
11 616 |
16 379 |
19 998 |
25 993 |
37 994 |
44 000 |
|
Точность окончания |
±3” |
±2.5” |
±2” |
±2.3” |
±1.9” |
±1.8” |
±1.7” |
±1.5” |
±1.5” |
|
Ошибка позиции за период сигнала RMS (1 с ) |
±0.20'' 0.040'' |
±0.16'' 0.032'' |
±0.12'' 0.023'' |
±0.14'' 0.028'' |
±0.10'' 0.020'' |
±0.08'' 0.016'' |
±0.06'' 0.012'' |
±0.04'' 0.009'' |
±0.04'' 0.007'' |
|
Защита EN 60 529 |
Полный энкодер в установленном состоянии: IP00 |
||||||||
|
Масса |
0.42 kg |
0.69 kg |
1.2/0.66 kg |
0.35 kg |
1.5/0.66 kg |
2.3/1.5 kg |
2.6 kg |
3.8 kg |
3.7 kg |
