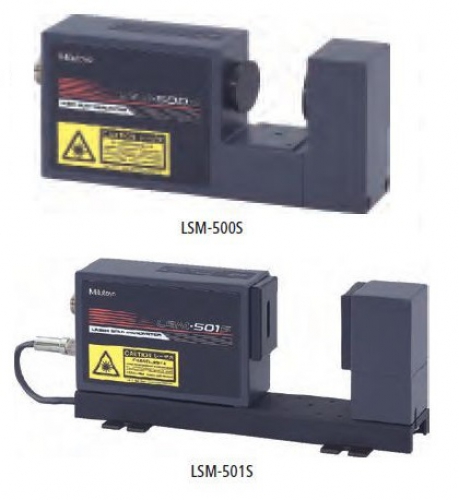

Измерительный блок лазерного микрометра LSM-500S и LSM-501S Mitutoyo

Характеристики:

Серия 544

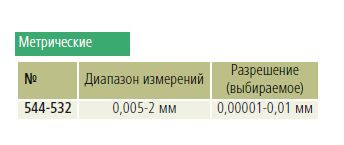

LSM-500S
Высокоточная бесконтактная измерительная система
• Диапазон измерения начинается от ø5 мкм.
• Обеспечивает сверхвысокую точность при линейности ± 0,3 мкм на всем диапазоне
измерений (от 5 мкм до 2 мм).
• Сверхвысокая повторяемость ±0,03 мкм.
• Высокая скорость сканирования 3200 сканов/с

Спецификация
Линейность при 20 °C *¹ ±0,3 мкм
Positional error *² ±0,4 мкм
Повторяемость (±2σ) ±0,03 мкм
Область измерения 1 x 2 мм
Длина волны лазера 650 нм, видимая
Частота сканирования 3200 скан/с
Скорость сканирования 76м/с
Применимые лазерные стандарты IEC, FDA
Опциональные аксессуары
№ Описание
02AGD110 Набор калибров (ø0,1-2 мм)
02AGD200 Шкив укладки проволоки
02AGD220 Воздушный экран
957608 Воздушный фильтр для воздушного
экрана
02AGN780A Удлинитель сигнального кабеля 5 м
02AGN780B Удлинитель сигнального кабеля 10 м
02AGN780C Удлинитель сигнального кабеля 15 м

Серия 544

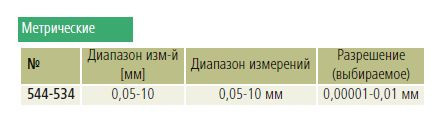

LSM-501S
Высокоточная бесконтактная измерительная система
• Обеспечивает сверхвысокую точность при линейности ±0,5 мкм на всем диапазоне
измерений (от 0,05 мм до 10 мм) и ±(0,3+0,1ΔD) мкм в узком диапазоне.
• Сверхвысокая повторяемость ±0,04 мкм.
• Высокая скорость сканирования 3200 сканов/с

Спецификация
Линейность при 20 °C *¹ Полный диапазон:
± 0,5 мкм
Узкий диапазон:
±(0,3+0,1ΔD) мкм
Positional error *² ±0,5 мкм
Повторяемость (±2σ) ±0,04 мкм
Область измерения 2 x 10 мм (ø0,05-0,1 мм)
4 x 10 мм (ø0,1-10 мм)
Длина волны лазера 650 нм, видимая
Частота сканирования 3200 скан/с
Скорость сканирования 113 м/с
Применимые лазерные
стандарты
IEC, FDA
Опциональные аксессуары
№ Описание
02AGD120 Набор калибров (ø0,1-10 мм)
02AGD210 Шкив укладки проволоки
02AGD400 Регулируемая установка детали
02AGD440 Центральная опора
02AGD450 Регулируемая призма
02AGD230 Воздушный экран
957608 Воздушный фильтр для воздушного
экрана
02AGC150A Удлинитель релейного кабеля 1 м
02AGN780A Удлинитель сигнального кабеля 5 м
02AGN780B Удлинитель сигнального кабеля 10 м
02AGN780C Удлинитель сигнального кабеля 15 м
02AGD440 и 02AGD450 : используется с регулируемой установкой изделия
