Модульная оснастка OPTI-FIX Mitutoyo
Характеристики:
Модульная система фиксации для видеоизмерительных систем. Эта гибкая модульная система крепления идеально подходит для использования с видео-измерительными машинами, а также профильными проекторами, измерительными микроскопами и другими оптическими системами.
OPTI-FIX обладает следующими преимуществами:
- Система имеет очень компактные компоненты, которые фиксируют детали в нужном положении во время измерений.
- OPTI-FIX является надежным инструментом, обеспечивающим повторяемость измерений партии деталей, или измерений, например, заданных положений в пространстве.
- Элементы системы монтируются в разъем "ласточкин хвост".
- Доступны несколько типов комплектов.
| № | Модель | Описание |
| K551056 | Комплект Opti-Set Start | - Состоит из 16 элементов - Прямоугольная рамка размером 250x100мм |
| K551057 | Комплект Opti-Set Basic |
- Состоит из 26 элементов - Прямоугольная рама размером 200x100мм |
| K551059 | Комплект Opti-Set Advanced | - Состоит из 51 элементов - Прямоугольная рама размером 400x250мм - Позволяет подвешанное позиционирование деталей |
| K551060 | Комплект Opti-Set Professional | - Состоит из 115 элементов - Прямоугольная рама размером 400x250мм - Полный и универсальный комплект |
| K551058 | Комплект Opti-Set Rotation | - Состоит из 23 элементов - Прямоугольная рама размером 250x200мм - Включает принадлежности для крепления цилиндрических деталей |

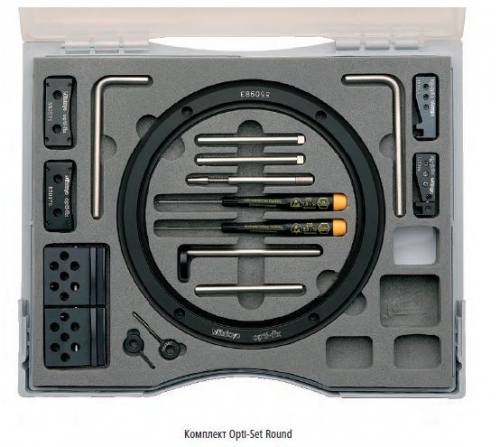

| K550298 | Комплект Opti-Set Round | - Состоит из 18 элементов позволяет пространственное позиционирование деталей сложных форм - Этот набор поставляется в футляре (см. фото внизу) |
| K550989 | Регулируемый магнитный фиксатор |
Для удержания системы фиксации OPTI-FIX на обрабатываемой поверхности требует? ся только 3 зажима |

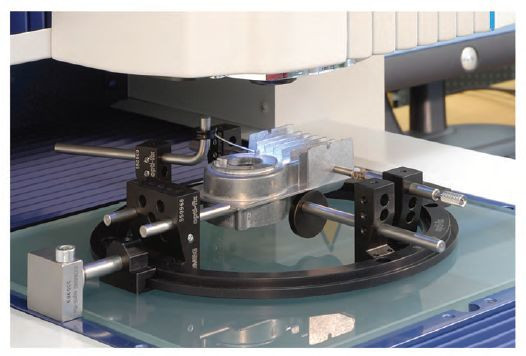

Система фиксации "OPTI-FIX"
Электронная плата поднята для доступа к компонентам на ее нижней стороне. Размещение прямо на стеклянной платформе машины без OPTI-FIX, электронная плата не будет лежать ровно. Установка производится на поверхности стекла с помощью 2 присосок.
Пример применения с призматическими держателями (без системы зажима OPTI-FIX деталь нельзя корректно спозиционировать). Установка производиться на стеклянной поверхности посредством магнитного зажима прикрепленного к раме.
