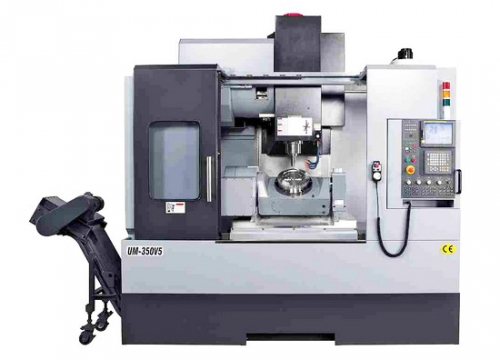

Пятикоординатный обрабатывающий центр Accuway UM-350V5/500V5 (Тайвань)
Характеристики:
Технические характеристики:
| ПАРАМЕТРЫ / МОДЕЛЬ | UM-350V5 | UM-500V5 |
|---|---|---|
| Система ЧПУ | Fanuc Oi-TD (Heidenhain iTNC 530) | |
| Диаметр стола, мм | 350 | 500 |
| Максимальные габариты детали, мм | ф490х450 | ф730х450 |
| Максимальная частота вращения шпинделя, Об/мин | 12000 (15000) | |
| Конус шпинделя | BT40 | |
| Мощность привода шпинделя (пост/30 мин), кВт | 7,5/11 | |
| Перемещение по оси X, мм | 700 | 1000 |
| Перемещение по оси Y, мм | 550 | 650 |
| Перемещение по оси Z, мм | 470 | |
| Перемещение по оси A, град | -120/10 | -120/30 |
| Перемещение по оси C, град | 360 | |
| Максимальная скорость вращения (C-ось), Об/мин | 33,3 | 25 |
| Максимальная скорость наклона (A-ось), Об/мин | 25 | 12,5 |
| Расстояние между столом и шпинделем, мм | 120-590 | |
| Мощность приводов X/Y/Z, кВт | 3,0/3,0/4,0 | |
| Ускоренные перемещения по осям X/Y/Z, м/мин | 42/42/30 | |
| Рабочая подача по осям, м/мин | 12 | |
| Тип направляющих | линейные | |
| Количество позиций в магазине инструментов | 24 (32, 40) | |
| Тип магазина инструментов | рука-манипулятор | |
| Габариты (ДхШхВ), мм | 2700х2200х3200 | |
| Вес, кг | 7500 | 9000 |
Стандартная комплектация:
- система ЧПУ Fanuc;
- жёсткое нарезание резьбы;
- теплообменное устройство для электрического шкафа;
- система масляного охлаждения шпинделя;
- система автоматической смазки;
- система подачи СОЖ;
- система обдува шпинделя;
- магазин автоматической смены инструмента на 24 позиции;
- система конвееров стружки;
- пистолет обмыва детали;
- трансформатор.
Дополнительная комплектация:
- высокоскоростной шпиндель 15000 Об/мин;
- устройство для привязки и контроля износа инструмента Renishaw;
- оптические линейки Heidenhain;
- подача СОЖ через шпиндель;
- кондиционер для электрического шкафа;
- сборщик масляного тумана;
- сепаратор СОЖ;
- автоматическая дверь.
