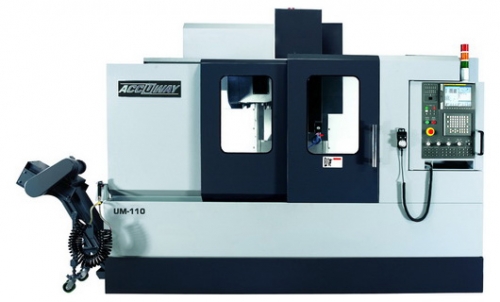

Вертикальный фрезерный станок Accuway UM-110/110H (Тайвань)
Характеристики:
Технические характеристики:
| ПАРАМЕТРЫ / МОДЕЛЬ | UM-110 | UM-110H | |
|---|---|---|---|
| Система ЧПУ | Fanuc Oi-TD (Heidenhain iTNC 530) | ||
| Размер рабочего стола, мм | 1200х600 | ||
| Нагрузка на стол, кг | 1200 | ||
| Максимальная частота вращения шпинделя, Об/мин | 8000 (10000) | 12000 (15000) | |
| Конус шпинделя | BT40 (BT50) | ||
| Мощность привода шпинделя (пост/30 мин), кВт | 7,5/11 (15/18,5) | 7,5/11 | |
| Перемещение по оси X, мм | 1100 | ||
| Перемещение по оси Y, мм | 550 | ||
| Перемещение по оси Z, мм | 550 | ||
| Расстояние между столом и шпинделем, мм | 150-700 | ||
| Мощность приводов X/Y/Z, кВт | 3,0/3,0/4,0 (4,0/4,0/5,0) | ||
| Точность позиционирования / повторяемость, мм | +/-0,005 / +/-0,003 | ||
| Ускоренные перемещения по осям X/Y/Z, м/мин | 30/30/30 | 42/42/30 | |
| Рабочая подача по осям, м/мин | 12 | ||
| Тип направляющих | линейные | ||
| Количество позиций в магазине инструментов | 24 (32) | ||
| Тип магазина инструментов | рука-манипулятор | ||
| Габариты (ДхШхВ), мм | 3000х2200х3000 | 3000х2200х3000 | |
| Вес, кг | 7500 | 7500 | |
Стандартная комплектация:
- FANUC Oi-MD;
- RS-232 порт;
- жесткое нарезание резьбы;
- теплообменник для электрического шкафа;
- система термостабилизации шпинделя;
- 8.4" Цветной LCD монитор + Manual guide Oi;
- съемный маховичек;
- система автоматической смазки;
- система подачи СОЖ;
- продув конуса шпинделя;
- конвейеры для уборки стружки;
- пистолеты для обдува и обмыва СОЖ;
- трехцветная сигнальная лампа;
- магазин на 24 позиции с рукой-манипулятором;
- инструмент для установки станка;
- инструкции по программированию Fanuc;
- инструкции по эксплуатации на английском и русском языке.
Дополнительная комплектация:
- устройство размерной привязки инструмента Renishaw TS27R;
- дополнительный конвейер пластинчатого типа + тележка для стружки;
- увеличение макс. Скорости вращения шпинделя 10000 об/мин (ременная передача);
- увеличение макс.скорости шпинделя 10000 об/мин (передача через муфту);
- увеличение мощности шпинделя 15/18,5 кВт (шпиндель двигатель);
- увеличение позиций в инструм. магазине до 32 поз.;
- Data server 128MB;
- оптические линейки (Heidenhain);
- подача СОЖ через шпиндель;
- отделитель масла от СОЖ;
- коллектор масла;
- интерфейс для 4-оси;
- поворотный стол, 4-ось, планшайба 200 мм;
- поворотный стол, 4-ось, планшайба 250 мм;
- поворотный стол, 4-ось, планшайба 320 мм;
- автоматические двери;
- увеличение высоты перемещения по Z-оси 760 мм;
- трансформатор;
- конвейер для стружки;
- тележка для стружки;
- кондиционер электрошкафа.
