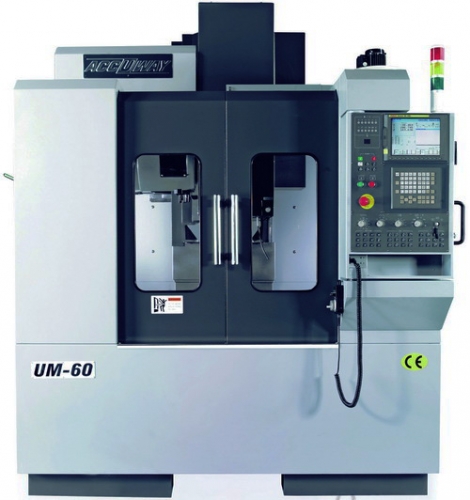

Вертикальный фрезерный станок Accuway UM-60/85/85H (Тайвань)
Характеристики:
Технические характеристики:
| ПАРАМЕТРЫ / МОДЕЛЬ | UM-60 | UM-85 | UM-85H |
|---|---|---|---|
| Система ЧПУ | Fanuc Oi-TD (Heidenhain iTNC 530) | ||
| Размер рабочего стола, мм | 750х560 | 1100х600 | 1100х600 |
| Нагрузка на стол, кг | 1000 | ||
| Максимальная частота вращения шпинделя, Об/мин | 8000 (10000) | 12000 (15000) | |
| Конус шпинделя | BT40 | ||
| Мощность привода шпинделя (пост/30 мин), кВт | 7,5/11 | 7,5/11 (15/18,5) | |
| Перемещение по оси X, мм | 600 | 850 | 850 |
| Перемещение по оси Y, мм | 510 | 550 | 550 |
| Перемещение по оси Z, мм | 510 | 550 | 550 |
| Расстояние между столом и шпинделем, мм | 150-660 | 150-700 | |
| Мощность приводов X/Y/Z, кВт | 3,0/3,0/4,0 | ||
| Точность позиционирования / повторяемость, мм | +/-0,005 / +/-0,003 | ||
| Ускоренные перемещения по осям X/Y/Z, м/мин | 36/36/30 | 30/30/30 | 42/42/30 |
| Рабочая подача по осям, м/мин | 12 | ||
| Тип направляющих | линейные | ||
| Количество позиций в магазине инструментов | 24 | 24 (32) | 24 (32) |
| Тип магазина инструментов | рука-манипулятор | ||
| Габариты (ДхШхВ), мм | 2000х2300х2600 | 2700х2300х2600 | 2700х2600х2600 |
| Вес, кг | 4500 | 7000 | 7000 |
Стандартная комплектация:
- ЧПУ Fanuc;
- жесткое нарезание резьбы;
- порт RS-232;
- теплообменник для электрического кабинета;
- система термостабилизации шпинделя;
- система автоматической смазки направляющих;
- система подачи СОЖ;
- продув шпинделя;
- магазин смены инструмента на 24 позиции;
- система конвейеров стружки;
- пистолет обмыва детали;
- трехцветная сигнальная лампа;
- инструмент для установки и обслуживания;
- руководство по эксплуатации.
Дополнительная комплектация:
- дополнительный кондиционер для электрического шкафа;
- высокоскоростной шпиндель (10000, 12000, 15000 об/мин);
- увеличение мощности привода (пост./30 мин.) 15/18,5 кВт;
- подача СОЖ через шпиндель 20, 40 бар;
- оптические линейки (Heidenhain);
- устройство для привязки и контроля износа инструмента (Renishaw, Metrol);
- поворотный стол для 4-х или 5-ти осевой обработки;
- коллектор тумана СОЖ;
- система образования тумана СОЖ;
- отделитель масла от СОЖ;
- дополнительный конвейер для стружки;
- тележка для стружки;
- трансформатор.
