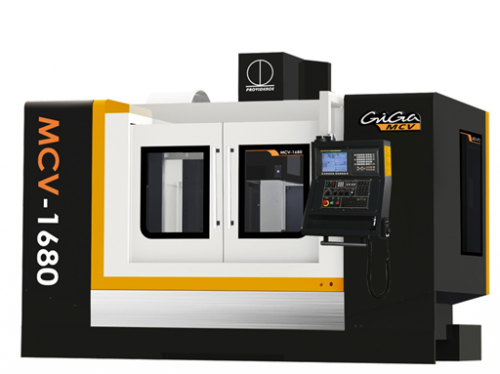

3-х осевой вертикальный обрабатывающий центр Providence MCV 1680 (Тайвань)

Ед. изм.

MCV-1680

Ход

ось X

мм

1600

ось Y

мм

800

ось Z

мм

700

Расстояние от хвостовика шпинделя до стола

мм

150-850

Расстояние между центром шпинделя и направляющей стойки

мм

910

Пролет

ось X пролет/ширина

мм

500

ось Y пролет/ширина

мм

1280

ось Z
пролет/ширина

мм

660

Винт

размер  X/Y/Z

мм

Ф50

шаг

мм

12

Рабочая поверхность

Размер

мм

1600*750

Т-паз
(Ш*колво*
расстояние)

мм

22*5*150

Макс. нагрузка

кг

1500

Шпиндель

Скорость шпинделя

об/мин

8000, 10000/
10000/ нул. частота

Тип передачи

ременная
DDS
зубчатая

Двигатель шпинделя

кВт

11/15/18

Серводвигатель оси X/Y/Z

кВт

3/3/3

Конус шпинделя

BT40

BT50 (опц.)

Диаметр подшипника на шпинделе

мм

70/90

Подача

Быстрая подача X/Y/Z

м/мин

15/15/12

Скорость рабочей подачи

м/мин

1-10

Устройство автоматической замены инструмента

Тип устройства

манипуляторный

Кол-во инструментов

шт

20/32/40

Макс. вес инструмента

кг

7

Макс. длина инструмента

мм

300

Макс. диаметр инструмента

мм

80/140

Время смены инструмента

сек

2,5/1,8

Прочее

Подача воздуха

кг/см³

6

Габариты

мм

4050*2950
*2900

Вес

кг

14200
