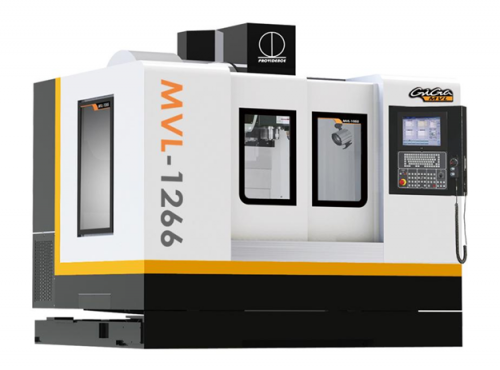

3-х осевой вертикальный обрабатывающий центр Providence MVL 1266 (Тайвань)

Характеристики:

	Ед. изм.	MVL-1266
Ход
ось X	мм	1200
ось Y	мм	600
ось Z	мм	600
Расстояние от хвостовика шпинделя до стола	мм	120-720
Расстояние между центром шпинделя и направляющей стойки	мм	680
Пролет
ось X пролет/ширина	мм	350/35
ось Y пролет/ширина	мм	650/45
ось Z пролет/ширина	мм	450/45
Винт
размер X/Y/Z	мм	Ф45/Ф40/ Ф40
шаг	мм	12
Рабочая поверхность
Размер	мм	1400*610
Т-паз (Школво расстояние)	мм	185100
Макс. нагрузка	кг	800
Шпиндель
Скорость шпинделя	об/мин	60-8000
Тип передачи		ременная
Двигатель шпинделя	кВт	7,5/11
Серводвигатель оси X/Y/Z	кВт	2/2/3,5
Конус шпинделя		BT40
Диаметр подшипника на шпинделе	мм	70
Подача
Быстрая подача X/Y/Z	м/мин	36/36/30
Скорость рабочей подачи	м/мин	1-10
Устройство автоматической замены инструмента
Тип устройства		карусельный манипуляторный
Кол-во инструментов	шт	20/24
Макс. вес инструмента	кг	7
Макс. длина инструмента	мм	250
Макс. диаметр инструмента	мм	80/140
Время смены инструмента	сек	2/1,8
Прочее
Подача воздуха	кг/см³	6
Габариты	мм	32002200 2600
Вес	кг	6800

Стандартная комплектация

Карусельное устройство автоматической смены инструмента
Шкаф управления
Система продува шпинделя
Шпиндель с конусом BT40, 8000об/мин
Блок управления с системой контроля теплообмена
Рабочее освещение
Насос для подачи СОЖ
Сигнальная лампа состояния станка
Возможность чистки вала шпинделя
Ящик с инструментами

Опциональная комплектация

Автоматическое устройство смазки шпинделя
Манипуляторное устройство смены инструмента
4-х осевой поворотный стол
Конвейер для удаления стружки
Скорость шпинделя 10000/12000 об/мин
Шпиндель с прямым приводом 10000/12000/15000 об/мин
Встроенный шпиндель 16000/24000/30000 об/мин
Контроллер Fanuc 0i-MD
Преобразователь
Водонепроницаемое флуоресцентное рабочее освещение
Станина с баком СОЖ
Оптическая шкала

Описание станка Providence MVL 1266

З-х осевой вертикальный обрабатывающий центр с ЧПУ MVL 1266, выпущенный компанией Providence обеспечивает высококачественную обработку деталей. Рабочая зона данного металлообрабатывающего станка с ЧПУ составляет 1400x610 мм, при максимально допустимой нагрузке в 800 кг.

Вес станка равен 6,8 тоннам, габаритные размеры 3200x2200x2600. Смазочно-охлаждающая жидкость (СОЖ), поступающая в рабочую зону, защищает аппарат от перегрева, поддерживает постоянную стабильную температуру. Fanuc 0i-MD — контроллер, регулирующий работу станка.

Величина скорости быстрой подачи равна 36 м/мин по осям X и Y и 30 м/мин по оси Z, при линейном ходе 1200 мм по оси X и 600 по осям Y и Z. Шпиндель вращатся со скоростью от 60 до 8000 об/мин при мощности двигателя шпинделя 7,5 кВт в стандартной комплектации. Плавность вращения шпинделя обеспечивает высокую чистоту обработки деталей.

Металлообрабатывающий станок с ЧПУ MVL 1266 фирмы Providence — это качественное, современное оборудование. В стандартной комплектации аппарат полностью готов к обработке деталей, но возможно также опциональное расширение комплектации для улучшения характеристик и быстродействия станка.
