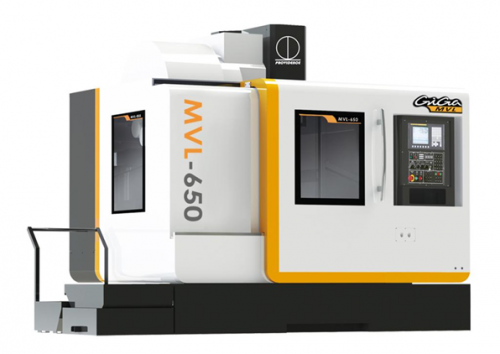

3-х осевой вертикальный обрабатывающий центр Providence MVL 650 (Тайвань)
Характеристики:
|
|
Ед. изм. |
MVL-650 |
Ход |
||
|
ось X |
мм |
650 |
|
ось Y |
мм |
450 |
|
ось Z |
мм |
510 |
|
Расстояние от хвостовика шпинделя до стола |
мм |
100-610 |
|
Расстояние между центром шпинделя и направляющей стойки |
мм |
550 |
Пролет |
||
|
ось X пролет/ширина |
мм |
260/30 |
|
ось Y пролет/ширина |
мм |
500/35 |
|
ось Z |
мм |
334/35 |
|
Винт |
||
|
размер X/Y/Z |
мм |
Ф36 |
|
шаг |
мм |
12 |
Рабочая поверхность |
||
|
Размер |
мм |
800*450 |
|
Т-паз |
мм |
18*4*100 |
|
Макс. нагрузка |
кг |
350 |
Шпиндель |
||
|
Скорость шпинделя |
об/мин |
8000/10000 |
|
Тип передачи |
|
ременная |
|
Двигатель шпинделя |
кВт |
5,5/7,5 |
|
Серводвигатель оси X/Y/Z |
кВт |
1,5*1,5*2,5 |
|
Конус шпинделя |
|
BT40 |
|
Диаметр подшипника на шпинделе |
мм |
60 |
Подача |
||
|
Быстрая подача X/Y/Z |
м/мин |
30/30/24 |
|
Скорость рабочей подачи |
м/мин |
1-10 |
Устройство автоматической замены инструмента |
||
|
Тип устройства |
|
карусельный манипуляторный |
|
Кол-во инструментов |
шт |
16/24 |
|
Макс. вес инструмента |
кг |
7 |
|
Макс. длина инструмента |
мм |
250 |
|
Макс. диаметр инструмента |
мм |
100/160 |
|
Время смены инструмента |
сек |
2,5/1,8 |
Прочее |
||
|
Подача воздуха |
кг/см2 |
6 |
|
Габариты |
мм |
3100*2000 |
|
Вес |
кг |
4800 |
Стандартная комплектация
- Карусельное устройство автоматической смены инструмента
- Шкаф управления
- Система продува шпинделя
- Шпиндель с конусом BT40, 8000об/мин
- Блок управления с системой контроля теплообмена
- Рабочее освещение
- Насос для подачи СОЖ
- Сигнальная лампа состояния станка
- Возможность чистки вала шпинделя
- Ящик с инструментами
Опциональная комплектация
- Автоматическое устройство смазки шпинделя
- Манипуляторное устройство смены инструмента
- 4-х осевой поворотный стол
- Конвейер для удаления стружки
- Скорость шпинделя 10000/12000 об/мин
- Шпиндель с прямым приводом 10000/12000/15000 об/мин
- Встроенный шпиндель 16000/24000/30000 об/мин
- Контроллер Fanuc 0i-MD
- Преобразователь
- Водонепроницаемое флуоресцентное рабочее освещение
- Станина с баком СОЖ
- Оптическая шкала
Описание станка Providence MVL 650
3-осевой центр с ЧПУ для обработки металла MVL 650 фирмы Providence является качественным современным оборудованием. Его рабочая поверхность составляет 800x450 мм при степени нагрузки 350 кг. Вертикальный обрабатывающий центр обеспечит непревзойденную структурную жесткость и высокую стабильность при работе на большой скорости.
Станок с ЧПУ MVL 650 весит 4,8 тонны. С помощью контроллера Fanuc 0i-MD осуществляется управление. Именно он обеспечивает быстрое, бесперебойное функционирование станка. В ходе работы устройства поддерживается стабильный режим температуры благодаря тому, что в рабочую зону подается смазочно-охлаждающая жидкость.
Шпиндель вращается с частотой 8000 об/мин при мощности 5,5 кВт. Ременная передача обеспечивает плавность работы двигателя шпинделя и снижает уровень шума. Скорость быстрых перемещений составляет 30 м/мин на осях X и Y, и 24 м/мин на оси Z при линейном ходе 650 мм, 450 мм и 510 мм соответственно.
Providence MVL 650 - это станок нового поколения. Он разработан для высокоскоростной обработки деталей с получением на выходе изделия с идеально гладкой поверхностью. Оборудование в базовом исполнении уже полностью готово к работе.
