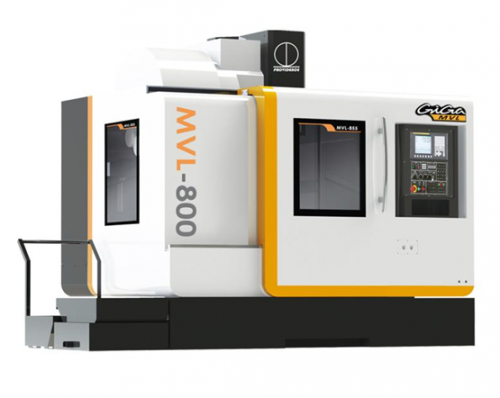

3-х осевой вертикальный обрабатывающий центр Providence MVL 800 (Тайвань)

Характеристики:

	Ед. изм.	MVL-800
Ход
ось X	мм	800
ось Y	мм	500
ось Z	мм	510
Расстояние от хвостовика шпинделя до стола	мм	100-610
Расстояние между центром шпинделя и направляющей стойки	мм	550
Пролет
ось X пролет/ширина	мм	260/30
ось Y пролет/ширина	мм	500/35
ось Z пролет/ширина	мм	334/35
Винт
размер X/Y/Z	мм	Ф36
шаг	мм	12
Рабочая поверхность
Размер	мм	900*450
Т-паз (Школво расстояние)	мм	184100
Макс. нагрузка	кг	500
Шпиндель
Скорость шпинделя	об/мин	8000/10000
Тип передачи		ременная
Двигатель шпинделя	кВт	5,5/7,5
Серводвигатель оси X/Y/Z	кВт	1,51,52,5
Конус шпинделя		BT40
Диаметр подшипника на шпинделе	мм	60
Подача
Быстрая подача X/Y/Z	м/мин	30/30/24

Скорость рабочей подачи	м/мин	1-10
Устройство автоматической замены инструмента
Тип устройства		карусельный манипуляторный
Кол-во инструментов	шт	20/24
Макс. вес инструмента	кг	7
Макс. длина инструмента	мм	250
Макс. диаметр инструмента	мм	100/160 (80/140)
Время смены инструмента	сек	2,5/1,8
Прочее
Подача воздуха	кг/см³	6
Габариты	мм	31002000 2400
Вес	кг	5500

Стандартная комплектация

Карусельное устройство автоматической смены инструмента
Шкаф управления
Система продува шпинделя
Шпиндель с конусом BT40, 8000об/мин
Блок управления с системой контроля теплообмена
Рабочее освещение
Насос для подачи СОЖ
Сигнальная лампа состояния станка
Возможность чистки вала шпинделя
Ящик с инструментами

Опциональная комплектация

Автоматическое устройство смазки шпинделя
Манипуляторное устройство смены инструмента
4-х осевой поворотный стол
Конвейер для удаления стружки
Скорость шпинделя 10000/12000 об/мин
Шпиндель с прямым приводом 10000/12000/15000 об/мин
Встроенный шпиндель 16000/24000/30000 об/мин
Контроллер Fanuc 0i-MD
Преобразователь
Водонепроницаемое флуоресцентное рабочее освещение
Станина с баком СОЖ
Оптическая шкала

Описание станка Providence MVL 800

Станок с ЧПУ для обработки металла MVL 800 фирмы Providence имеет 3 оси и является современным, качественным оборудованием. Рабочая поверхность имеет размеры 900x450 мм, максимальная степень нагрузки 500 кг. Конструкция данного центра позволяет осуществлять стабильное функционирование на высоких скоростях обработки.

Вес станка с ЧПУ MVL 800 равен 5,5 тоннам. Контроллер Fanuc 0i-MD осуществляет управление. Именно он обеспечивает бесперебойную и быструю работу данного оборудования. В рабочей зоне поддерживается постоянный температурный режим благодаря тому, что туда подается смазочно-охлаждающая жидкость.

Частота вращения шпинделя при мощности 5,в кВт составляет 8000 об/мин в стандартной комплектации. Ременная передача снижает уровень шума двигателя шпинделя и обеспечивает плавность его работы. Быстродействие станка составляет 30 м/мин на осях X и Y, и 24 м/мин на оси Z при линейном ходе 800 мм, 500 мм и 510 мм соответственно.

Providence MVL 800 - это новейшее высокотехнологичное металлообрабатывающие оборудование. Низкий процент брака при производстве и высокий уровень обработки деталей является отличным тому подтверждением. В базовой комплектации устройство полностью готово к работе, но возможно и опциональное расширение.
