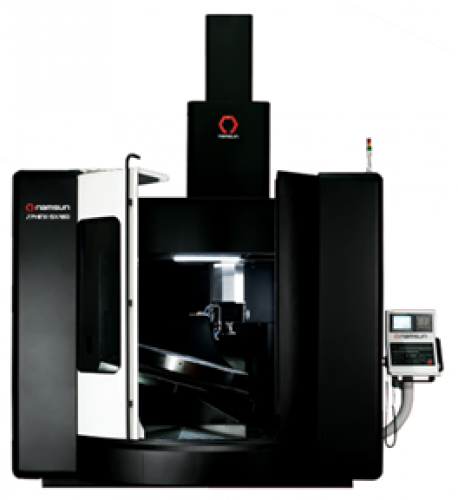

5-ти осевой многоцелевой станок Namsun SPHINX-5X/160 (Япония)
Характеристики:
- Швейцарский ETEL DD привод в A, C осях.
- Швейцарский IBAG шпиндель
- Heidenhain линейные шкалы (оси X,Y,Z)
- Угловая шкала (оси A,C)
- Система охлаждения шпинделя
- Шарнирный конвейер для стружки с баком
- Обдув шпинделя
- Оборудование для смывки стружки
- Графический дисплей
- 21GB памяти
- Удаленная связь TNC
- USB Порт, RS232C и Ethernet
- Высокий крутящий момент на выходе даже при низких скоростях при вмонтированном редукторном шпинделе с нулевой частотой.
- Одновременное крепление горизонтальных и вертикальных шпинделей с 2 головками.
- Распределение веса станка и минимизация вибраций благодаря его конструкции.
|
Характеристики |
Ед. изм. |
5X/30 |
5X/53 |
5X/70 |
5X/100 |
5X/160 |
|
|
Ход |
Ось X |
мм |
320 |
600 |
800 |
1100 |
2020 |
|
Ось Y |
мм |
400 |
600 |
1000 |
1000 |
1300 |
|
|
Ось Z |
мм |
330 |
520 |
630 |
710 |
1250 |
|
|
Ось A |
град. |
-110 ~+20 |
-110 ~+110 |
-110 ~+110 |
- |
0 ~+30 |
|
|
Ось A (наклон головки) |
град |
|
|
|
-110 ~+110 |
|
|
|
Ось С |
град |
360 |
360 |
360 |
360 |
360 |
|
|
|
Диаметр стола |
мм |
Ф300 |
Ф530 |
Ф700 |
Ф1000 |
Ф1600 |
|
Макс. нагрузка |
кг |
60 |
150 |
500 |
1000 |
300 |
|
|
Макс. диаметр устанавливаемого изделия |
мм |
|
|
|
|
1600 |
|
|
|
Макс. скорость шпинделя |
об/мин |
24000 |
24000 |
24000 |
24000 |
2000 |
|
Конус шпинделя |
|
HSK A40 |
HSK A63 |
HSK A63 |
HSK A63 |
BT50 |
|
|
Тип шпинделя |
|
встроенный |
встроенный |
встроенный |
встроенный |
зубчатый |
|
|
Подача |
Быстрая подача X/Y/Z |
м/мин |
32/32/32 |
40/40/32 |
40/40/32 |
32/32/24 |
25/25/16 |
|
Быстрая подача A/C |
об/мин |
60 |
36/60 |
36/90 |
80 |
7 |
|
|
Устройство |
Вместимость магазина |
|
24 |
32 |
40 |
24 |
32 |
|
Макс. диаметр инструмента |
мм |
Ф50 |
Ф100 |
Ф100 |
Ф100 |
Ф180 |
|
|
Макс. длина инструмента |
мм |
150 |
250 |
300 |
300 |
400 |
|
|
Макс. вес инструмента |
кг |
2 |
3 |
5 |
5 |
25 |
|
|
Время непосредственной смены инструмента |
сек |
2,5 |
1,5 |
1,5 |
2,5 |
|
|
|
Двигатель |
Двигатель шпинделя |
кВт |
20 |
11/18,5 |
25/33 |
25/33 |
22/26 |
|
Габариты станка |
Ширина |
мм |
2180 |
2945 |
3500 |
3110 |
3650 |
|
Длина |
мм |
1380 |
3040 |
3000 |
3605 |
4100 |
|
|
Высота |
мм |
2242 |
3520 |
3500 |
3938 |
5680 |
|
|
Вес |
кг |
3500 |
10000 |
12000 |
15000 |
|
|
|
Блок управления |
Heidenhain-iTNC |
|
530 |
530 |
560HSCi |
530 |
Fanuc 0iMD |
