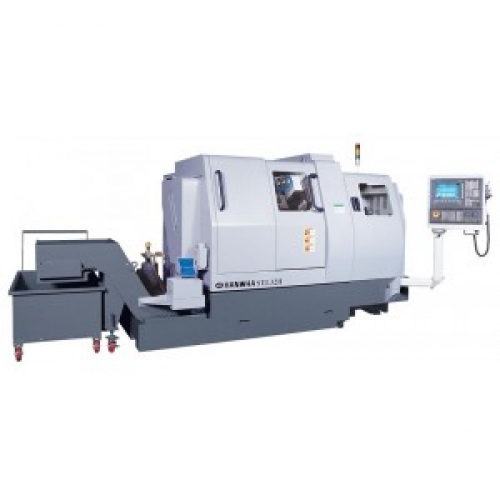

Автомат продольного точения Hanwha STL38H (Корея)

Характеристики:

Автомат продольного точения HANWHA STL38H с ЧПУ и револьверной головкой можно использовать как на единичном, так и на массовом производстве, так как он обладает широкими функциональными возможностями. Данный автомат быстро перенастраивается и может выполнять комплексную обработку деталей.

Особенности станка HANWHA STL38H:

• Свободное позиционирование панели управления  делает более лёгким программирование станка.
• В стандартную комплектацию уже входят: интерфейсы Ethernet, USB, маховик ручного управления подачей (MPG) подвесного типа.
• Для комфортабельной наладки механизма револьверная головка установлена со стороны основного шпинделя (высота центра: 1,050 мм)
• Крупные сдвижные двери создают путь ко всем нужным узлам станка, как при наладке, так и при сервисном обслуживании
• Станок великолепно осуществляет обработку, как коротких деталей, так и длинных (до 600 мм - с употреблением специализированного устройства).

Технические характеристики:

ГЛАВНЫЙ ШПИНДЕЛЬ

• Перемещение (мм) 320
• Макс. скорость вращения (об/мин) 8 000
• Макс. обрабатываемый Ø (мм) 38
• Индексация 1º
• Полноценная ось С 0,001º

ПРОТИВОШПИНДЕЛЬ

• Перемещение (мм) 320
• Макс. скорость вращения (об/мин) 7 000
• Макс. обрабатываемый Ø (мм) 35
• Индексация 1º
• Полноценная ось С 0,001º

ИНСТРУМЕНТ

• Суппорт для наружного точения, позиций 5(□16×16)
• Поперечный сверлильно/фрезерный суппорт, позиций(приводных) 4(ER16)
• Суппорт для торцевого сверления в главном шпинделе, позиций (неприводных+приводных) 4(ER16)+0
• Револьверная головка (поз.) 10(□20×20)

ПРОИЗВОДИТЕЛЬНОСТЬ СТАНКА

• Макс. диаметр сверления на поперечном сверлильно/фрезерном суппорте (мм) 10
• Макс. диаметр нарезаемой резьбы метчиком на поперечном сверлильно/фрезерном суппорте M6

МОЩНОСТЬ

• Привод главного шпинделя (кВт) 8
• Привод противошпинделя (кВт) 8
• Привод люнета (кВт) 3,6
• Привод поперечного сверлильно/фрезерного суппорта (кВт) 1,6
• Мотор револьверной головки (кВт) 6,0
• Мотор перемещения суппортов по осям Y1,Z1,Y2,Z2,Z3 (кВт) 2,82
• Мотор перемещения суппортов по оси X1 (кВт) 0,94
• Мотор перемещения суппортов по оси X2, X3 (кВт) 3,5

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Потребляемая энергия (кВа) 40
• Макс. скорость вращения люнета (об/мин) 8 000
• Макс. скорость вращения приводного инструмента (об/мин) 6 000
• Количество управляемых координат 10 (11 - опция)
• Быстрый ход револьверной головки X2 / Y2 / Z2 (м/мин) 24 / 8 / 32
• Габариты станка (ДхШхВ), без системы подачи прутка (мм) 2790×1730×1785
• Вес (без системы подачи прутка), кг 4 600
• Бак для СОЖ (л) 270
• Бак для гидросистемы (л) 30
• Бак для смазки (л) 2
• Бак для системы охлаждения (л) 50
• Расход воздуха (л/мин) 20–30
• Экран цветной 10,4"
• Тип системы ЧПУ Siemens 840D

Базовая комплектация:

• Централизованная система смазки
• Интерфейс для системы подачи прутка
• Рабочее освещение
• Ящик с инструментом для обслуживания станка
• Полноценная ось «С» на главном шпинделе
• Полноценная ось «С» на противошпинделе
• Предохранительный замок двери
• Сигнальная лампа (3 цвета)
• Маховик ручного управления подачей (MPG)
• Конвейер для готовых деталей
• Вращающаяся направляющая втулка
• Трансформатор

Опциональные принадлежности:

• Ось Y3 (приводной инструмент для работы на противошпинделе)
• Стружечный конвейер
• Устройство определения поломки отрезного резца (программный тип)
• Лоток для длинных деталей
• Трубка для извлечения длинных деталей
• Насос высокого давления (15, 30, 70 или 120 бар)
• Уловитель масляного тумана
• Автоматическая система пожаротушения
• Система автоматической подачи прутков (барфидер)
