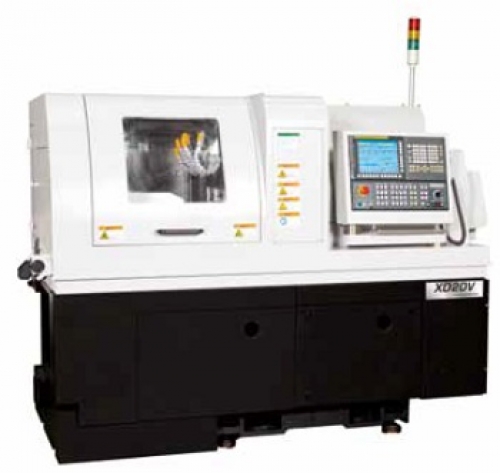

Автомат продольного точения Hanwha XD20V (Корея)

Характеристики:

Особенности станка  Hanwha XD20V:

• высокая надежность;
• высокая производительность, за счет большой скорости передвижения (скорость беглых перемещений: 40 м/мин);
• современная система ЧПУ;
• возможность применения разнообразных инструментов для комплексной обработки;
• фиксация положения под длинные сверла делает возможным выполнение углубленного сверления с подачей СОЖ через инструмент ;(макс. 110 мм).

Техничекие характеристики:

ГЛАВНЫЙ ШПИНДЕЛЬ

• Макс. скорость вращения (об/мин) 10000
• Макс. обрабатываемый диаметр (мм) Ø20
• Полноценная ось С (град.) 0,001°

ПРОТИВОШПИНДЕЛЬ

• Макс. скорость вращения (об/мин) 8000
• Макс. обрабатываемый диаметр (мм) Ø20
• Полноценная ось С (град.) 0,001°

ИНСТРУМЕНТ

• Суппорт для наружного точения (поз.) 6(□12×12)
• Суппорт для торцевого сверления в главном/противошпинделе (поз.) 4(ER16)
• Поперечный сверлильно/фрезерный суппорт (поз.) 5(ER16:2, ER11:3)
• Макс. скорость вращения (об/мин) 8000

ВОЗМОЖНОСТИ СТАНКА

• Макс. диаметр осевого сверления на главном шпинделе (мм) 10
• Макс. диаметр нарезаемой резьбы метчиком на главном шпинделе (мм) M8
• Макс. диаметр сверления на поперечном сверлильно/фрезерном суппорте (мм) 10
• Макс. диаметр нарезаемой резьбы метчиком на поперечном сверлильно /фрезерном суппорте M6

МОЩНОСТЬ

• Привод главного шпинделя (кВт) 2.2/3.7
• Привод противошпинделя (кВт) 1.5/2.2
• Привод поперечных сверлильно /фрезерных суппортов (кВт) 1.0
• Привод суппорта для работы на противошпинделе (кВт) 1.0

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Потребляемая энергия (кВа) 15
• Быстрый ход (м/мин) 40
• Габариты станка (ДхШхВ), без системы подачи прутка (мм) 2,145x1,160x1,670
• Вес (без системы подачи прутка), кг 2500
• Бак для СОЖ (л) 190
• Бак для смазки (л) 1.8
• Расход воздуха (л/мин) 120-150
• Экран цветной 10,4"
• Тип системы ЧПУ FANUC 31i-A

Базовая комплектация:

• Централизованная система смазки
• Интерфейс для системы подачи прутка
• Рабочее освещение
• Ящик с инструментом для обслуживания станка
• Вращающаяся направляющая втулка
• Полноценная ось «С» на главном шпинделе
• Полноценная ось «С» на противошпинделе
• Жесткое нарезание резьбы на всех шпинделях
• Предохранительный замок двери
• Сигнальная лампа (3 цвета)
• Маховик ручного управления подачей (MPG)
• Устройство продувки воздухом противошпинделя
• Датчик наличия СОЖ
• Интерфейс: Ethernet, PCMCI, USB

Опциональные принадлежности:

• Поворотная ось (B)
• Конвейер для готовых деталей
• Стружечный конвейер
• Устройство определения поломки отрезного резца (программный тип)
• Устройство определения поломки отрезного резца
• Устройство определения поломки метчика
• Обдув детали воздухом от М-кода
• Лоток для длинных деталей
• Трубка для извлечения длинных деталей
• Система автоматической подачи прутков (барфидер)
• Трансформатор
• Суппорт для работы на противошпинделе (4 приводных позиции)
• Приводной, съемный блок для дисковой фрезы
• Приводной, съемный блок для вихревого нарезания резьбы
• Приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, поворотный (с регулировкой макс. 15°) съемный блок на 1 инструмент
• Приводной, поворотный (с регулировкой 0°~90°), съемный блок на 3 инструмента
• Насос высокого давления (15, 30, 70 или 120 бар)
• Уловитель масляного тумана
• Автоматическая система пожаротушения
