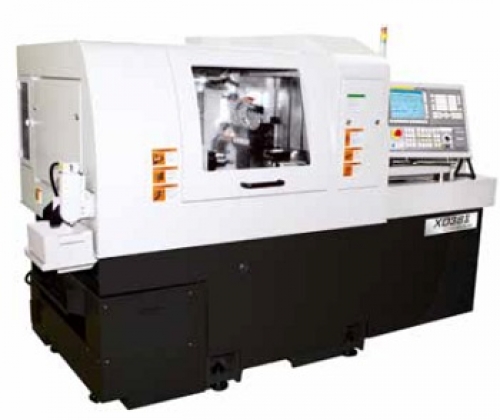

Автомат продольного точения Hanwha XD32/38H-II (Корея)

Характеристики:

​Особенности станка Hanwha XD32/38H-II:

1. Мощный шпиндель

• Встроенный мотор на главном и противошпинделе с масляным охлаждением повышает производительность и точность обработки
• Суппорт для внецентрового сверления с отдельными приводами повышает эффективность обработки

2. Высокая точность и жесткость

• Благодаря цельнолитой станине, усиленной рёбрами жёсткости станок обеспечивает высокую жёсткость и точность перемещений по всем осям
• Станина сконструирована с учётом оптимального поглощения вибрации и минимизации тепловой деформации
• Возможна обработка деталей на тяжёлых режимах резания

Технические характеристики:

ГЛАВНЫЙ ШПИНДЕЛЬ

• Перемещение (мм) 320
• Макс. скорость шпинделя (об/мин) 8000
• Макс. обрабатываемый диаметр (мм) Ø32/Ø38
• Индексация на гл. шпинделе 1º
• Полноценная ось С (град.) 0,001°

ПРОТИВОШПИНДЕЛЬ

• Перемещение (мм) 320
• Макс. скорость вращения (об/мин) 7000
• Макс. обрабатываемый диаметр (мм) Ø32/Ø38
• Индексация (град.) 1º
• Полноценная ось С (град.) 0,001°

ИНСТРУМЕНТ

• Суппорт для наружного точения (поз.) 5(□16×16)
• Суппорт для торцевого сверления в главном/противошпинделе (поз.) 5(ER20)
• Поперечный сверлильно/фрезерный суппорт (поз.) 4(ER16)
• Макс. скорость вращения (об/мин) 6000
• Суппорт для внецентрового сверления (приводных) 2(ER16)
• Суппорт для работы на противошпинделе (приводных/неприводных позиций) 2+2 (ER16)

ВОЗМОЖНОСТИ СТАНКА

• Макс. диаметр осевого сверления на главном шпинделе (мм) 13
• Макс. диаметр нарезаемой резьбы метчиком на главном шпинделе (М) М12хP1.75
• Макс. диаметр сверления на поперечном сверлильно/фрезерном суппорте (мм) 10
• Макс. диаметр нарезаемой резьбы метчиком на поперечном сверлильно/фрезерном суппорте М8

МОЩНОСТЬ

• Привод главного шпинделя (кВт) 5.5/7.5
• Привод противошпинделя (кВт) 2.2/5.5
• Привод поперечного сверлильно/фрезерного суппорта (кВт) 1.4
• Привод для внецентрового сверления (кВт) 1.0
• Привод суппорта для работы на противошпинделе (кВт) 1.0

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Потребляемая энергия (кВт) 25
• Быстрый ход (м/мин) 24 (Х:15)
• Габариты станка (ДхШхВ), без системы подачи прутка (мм) 2420x1304x1775
• Вес (без системы подачи прутка), кг 4050
• Бак для СОЖ (л) 190
• Бак для смазки (л) 1.8
• Расход воздуха (нл/мин) 60-75
• Экран цветной 10,4"
• Тип системы ЧПУ FANUC 32i-B(SIEMENS 840D)

Базовая комплектация:

• Централизованная система смазки
• Интерфейс для системы подачи прутка
• Рабочее освещение
• Ящик с инструментом для обслуживания станка
• Вращающаяся направляющая втулка
• Полноценная ось «С» на главном шпинделе
• Полноценная ось «С» на противошпинделе
• Жесткое нарезание резьбы на всех шпинделях
• Предохранительный замок двери
• Сигнальная лампа (3 цвета)
• Маховик ручного управления подачей (MPG)
• Устройство продувки воздухом противошпинделя
• Датчик наличия СОЖ
• Интерфейс: Ethernet, PCMCI, USB
• Конвейер для готовых деталей

Опциональные принадлежности:

• Стружечный конвейер
• Устройство определения поломки отрезного резца(программный тип)
• Устройство определения поломки отрезного резца
• Устройство определения поломки метчика
• Обдув детали воздухом от М-кода
• Лоток для длинных деталей
• Трубка для извлечения длинных деталей
• Система автоматической подачи прутков (барфидер)
• Трансформатор
• Суппорт для работы на противошпинделе (4 приводных позиции)
• Приводной, съемный блок для дисковой фрезы
• Приводной, съемный блок для вихревого нарезания резьбы
• Приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, поворотный (с регулировкой макс. 15°) съемный блок на 1 инструмент
• Приводной, поворотный (с регулировкой 0°~90°), съемный блок на 3 инструмента
• Насос высокого давления (15, 30, 70 или 120 бар)
• Уловитель масляного тумана
• Автоматическая система пожаротушения
