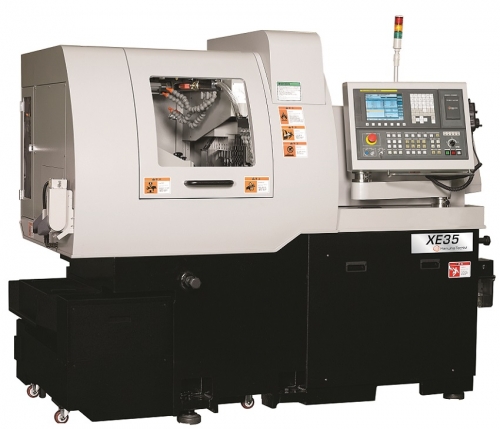

Автомат продольного точения Hanwha XE35 (Корея)

Характеристики:

Свободное расположение операционной панели делает работу на станке наиболее эффективной и удобной

Возможность проверки программы в реальном времени, во время работы станка – экономит время

Имеется возможность использования всего многообразия инструментальной оснастки: приводной, съемный блок на 3 инструмента; приводной, поворотный (с регулировкой 0°~90°), съемный блок на 3 инструмента; приводной, съемный блок для дисковой фрезы; инструмент для формирования многогранных деталей; приводной, съемный блок для вихревого нарезания резьбы; двухсторонний приводной, поворотный (с регулировкой макс.15°) съемный блок на 1 инструмент и другие.

Технические характеристики:

ГЛАВНЫЙ ШПИНДЕЛЬ

• Макс. скорость вращения (об/мин) 8000
• Макс. обрабатываемый Ø (мм) 35

ПРОТИВОШПИНДЕЛЬ

• Макс. скорость вращения (об/мин) 8000
• Макс. обрабатываемый Ø (мм) 35

ИНСТРУМЕНТАЛЬНЫЙ СУППОРТ

• Суппорт для наружного точения, позиций 5 (□16х16)
• Поперечный сверлильно/фрезерный суппорт, позиций (приводных) 4 (ER16)
• Макс. скорость вращения (об/мин) 6000
• Суппорт для торцевого сверления в главном шпинделе (неприводных позиций) 4 (ER16)
• Суппорт для работы на противошпинделе (неприводных позиций) 4 (ER16)

ВОЗМОЖНОСТИ СТАНКА

• Макс. диаметр осевого сверления на главном шпинделе (мм) 10
• Макс. диаметр нарезаемой резьбы метчиком на главном шпинделе М8
• Макс. диаметр сверления на поперечном сверлильно/фрезерном суппорте (мм) 10
• Макс. диаметр нарезаемой резьбы метчиком на поперечном сверлильно/фрезерном суппорте М6
• Макс. диаметр осевого сверления на противошпинделе (мм) не приводной: 10
• Макс. диаметр нарезаемой резьбы метчиком на противошпинделе не приводной не приводной: М8

МОЩНОСТЬ

• Привод главного шпинделя (кВт) 2,2 / 5,5
• Привод противошпинделя (кВт) 1,5 / 2,2
• Привод поперечного сверлильно/ фрезерного суппорта (кВт) 1,0
• Привод суппорта для работы на противошпинделе 1,0
• Привод перемещения суппортов по осям (кВт) 0,75

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Тип системы ЧПУ HANWHA FANUC i
• Экран цветной 10,4"
• Потребляемая энергия (кВа) 20
• Быстрый ход (м/мин) 24 (X:15)
• Габариты станка (ДхШхВ), без стружечного конвейера и системы подачи прутка (мм) 2310 х 1230 х 1700
• Вес станка, без стружечного конвейера и системы подачи прутка (кг) 2750
• Бак для СОЖ (л) 170
• Бак для смазки (л) 1,8
• Расход воздуха (нл/мин) 120 - 150

Базовая комплектакция:

• Вращающаяся направляющая втулка
• Полноценная ось «С» на главном шпинделе
• Полноценная ось «С» на противошпинделе
• Контейнер для готовых деталей
• Жесткое нарезание резьбы на всех шпинделях
• Предохранительный замок двери
• Сигнальная лампа (3 цвета)
• Маховик ручного управления подачей (MPG)
• Устройство продувки воздухом противошпинделя
• Датчик наличия СОЖ
• Интерфейс: Ethernet, PCMCI, USB
• Интерфейс барфидера
• Комплект вспомогательного инструмента
• Конвейер готовых деталей
• Суппорт для внеосевого сверления 1 поз.

Опциональные принадлежности:

• Конвейер для готовых деталей
• Стружечный конвейер
• Устройство определения поломки отрезного резца (программный тип)
• Устройство определения поломки отрезного резца
• Устройство определения поломки метчика
• Обдув детали воздухом от М-кода
• Лоток для длинных деталей
• Трубка для извлечения длинных деталей
• Система автоматической подачи прутков (барфидер)
• Трансформатор
• Суппорт для работы на противошпинделе (2~4 приводных позиции)
• Приводной, съемный блок для дисковой фрезы
• Приводной, съемный блок для вихревого нарезания резьбы
• Приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, поворотный (с регулировкой макс.15°) съемный блок на 1 инструмент
• Приводной, поворотный (с регулировкой 0°~90°), съемный блок на 3 инструмента
• Насос высокого давления (15, 30, 70 или 120 бар)
• Уловитель масляного тумана
• Автоматическая система пожаротушения
