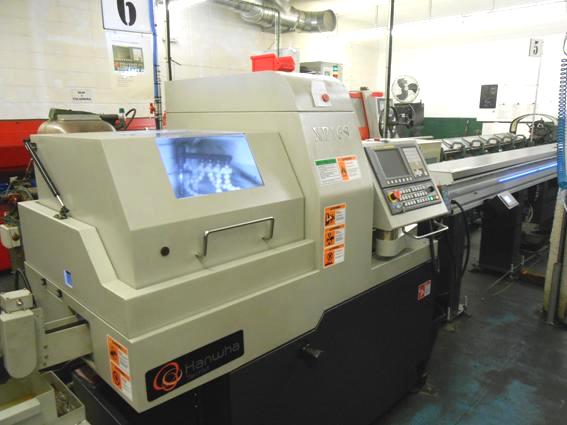

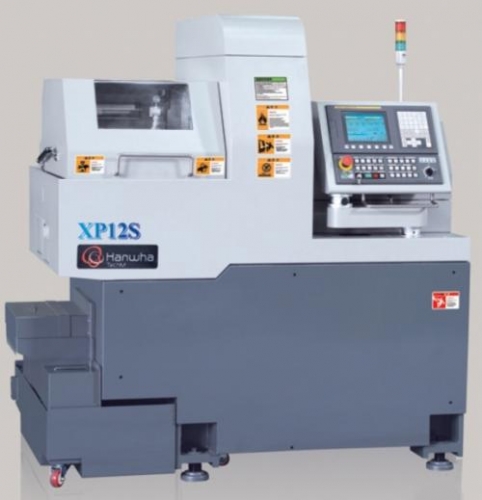

Автомат продольного точения Hanwha XP12S

Характеристики:

Станок XP12S в комбинации с автономной конструкцией подачи прутков Fedek позволяет обрабатывать детали диаметром от 1 мм до 12 мм и длинной до 140 мм (за один хват) с использованием противошпинделя и конструкции для перехватывания длинных деталей.

С помощью станка можно обрабатывать разнообразные материалы, такие как титан, нержавеющая и низколегированная сталь, цветные металлы. Оборудован наносистемой числового программного управления фирмы FАNUC (Япония) на основе промышленного компьютера. Система ЧПУ FANUC заключает в себе широкий круг прикладных функций, а интуитивно понятный интерфейс Hanwha-Fanuci, созданный экспертами Hanwha и Fanuc, предоставляет возможность быстрой подготовки кадров компании для программирования и работы на станке.

Станок XP12S уже в стандартной комплектации оборудован противошпинделем и осью "Y". Эта модель действенна, как в крупном производстве, так и в мелкосерийном изготовлении деталей.

• имеются 3 дверцы, за счет которых обеспечивается удобный доступ к узлам станка и рабочей зоне;
• безопасная рабочая зона
• комфортная работа и наладка

Технические характеристики:

ГЛАВНЫЙ ШПИНДЕЛЬ

• Макс. обрабатываемый диаметр (мм) 12
• Макс. скорость вращения (об/мин) 12000
• Индексация главного шпинделя 1º

ПРОТИВОШПИНДЕЛЬ

• Перемещение (мм) 140
• Макс. скорость вращения (об/мин) 8000
• Макс. обрабатываемый диаметр (мм) 12
• Индексация (град.) 15º

ИНСТРУМЕНТ

• Суппорт для наружного точения (поз.) 6 (12x12)
• Суппорт для торцевого сверления в главном/противошпинделе (поз.) 3(ER11)
• Поперечный сверлильно/фрезерный суппорт, (3 позиции) шт. 3 (ER11:2+ER16: 1)

ВОЗМОЖНОСТИ СТАНКА

• Макс. диаметр сверления (главный шпиндель), мм 7
• Макс. диаметр нарезаемой резьбы метчиком (главный шпиндель) М6
• Макс. диаметр сверления на поперечном сверлильно/фрезерном суппорте (мм) 5
• Макс. диаметр нарезаемой резьбы метчиком на поперечном сверлильно /фрезерном суппорте M4

МОЩНОСТЬ

• Привод главного шпинделя (кВт) 2.2/3.7
• Привод поперечного сверлильно /фрезерного суппорта (кВт) 0.5
• Привод перемещения суппортов по осям (кВт) 0.5

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Быстрый ход (м/мин.) 24 (Х:15)
• Габариты станка (ДхШхВ), без системы подачи прутка (мм) 1740х1150х1650
• Вес (без системы подачи прутка), кг 1500
• Бак СОЖ (л) 150
• Бак для смазки (л) 1.8
• Потребляемая энергия (кВа) 8
• Экран цветной 8.4"
• Расход воздуха (нл/мин) 120–150
• Тип системы ЧПУ HANWHA-FANUC i

Базовая комплектация:

• Централизованная система смазки
• Интерфейс для системы подачи прутка
• Рабочее освещение
• Ящик с инструментом для обслуживания станка
• Невращающаяся направляющая втулка
• Полноценная ось «С» на главном шпинделе
• Предохранительный замок двери
• Сигнальная лампа (3 цвета)

Опциональные принадлежности:

• Полноценная ось «С» на противошпинделе
• Вращающаяся направляющая втулка
• Поперечный сверлильно/фрезерный суппорт
• Конвейер для готовых деталей
• Стружечный конвейер
• Устройство определения поломки отрезного резца(программный тип)
• Устройство определения поломки отрезного резца
• Устройство определения поломки метчика
• Обдув детали воздухом от М-кода
• Маховик ручного управления подачей (MPG)
• Датчик наличия СОЖ
• Лоток для длинных деталей
• Трубка для извлечения длинных деталей
• Система автоматической подачи прутков (барфидер)
• Трансформатор
