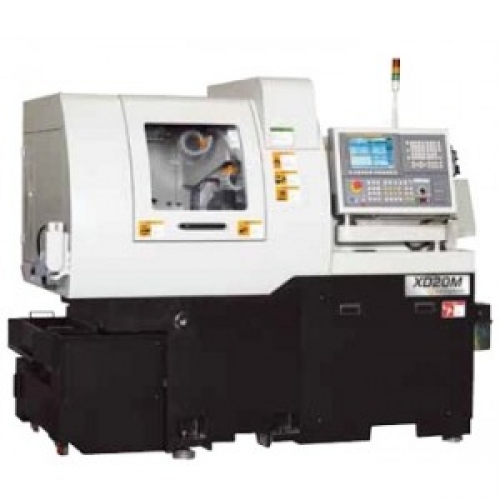

Автоматы продольного точения Hanwha XD20M (Корея)

Характеристики:

Создан специально для изготовления медицинских деталей.

Возможность осуществления глубокого сверления с подачей СОЖ через инструмент (макс. 110 мм) обеспечивает фиксированная позиция для долинных свёрл.

Для автомата предоставлены различные насосы подачи СОЖ высокого давления: 15, 30, 70,120 бар

В автомате пересекающийся сверлильно/фрезерный суппорт модульного типа.

Большое количество приводных снастей модульного типа:

• большой выбор приборной оснастки - в этом автомате есть возможность эксплуатирования всего многообразия приборной оснастки;
• приводной, съемный блок на 3 инструмента;
• приводной, поворотный (с регулировкой 0°~90°),
• съемный блок на 3 инструмента;
• приводной, съемный блок для дисковой фрезы;
• инструмент для формирования многогранных деталей;
• приводной, съемный блок для вихревого нарезания резьбы и другие.

Технические характеристики:

ГЛАВНЫЙ ШПИНДЕЛЬ

• Перемещение (мм) -
• Макс. скорость вращения (об/мин) 10000
• Макс. обрабатываемый диаметр (мм) Ø20
• Полноценная ось С (град.) 0,001°

ПРОТИВОШПИНДЕЛЬ

• Перемещение (мм) -
• Макс. скорость вращения (об/мин) 8000
• Макс. обрабатываемый диаметр (мм) Ø20
• Полноценная ось С (град.) 0,001°

ИНСТРУМЕНТ

• Суппорт для наружного точения (поз.) 5(□12×12)
• Суппорт для торцевого сверления в главном/противошпинделе (поз.) 5(ER16)
• Поперечный сверлильно/фрезерный суппорт (поз.) 5 (ER16:2+ER11:3)
• Макс. скорость вращения (об/мин) 6000

ВОЗМОЖНОСТИ СТАНКА

• Макс. диаметр осевого сверления на главном шпинделе (мм) 10
• Макс. диаметр нарезаемой резьбы метчиком на главном шпинделе М8
• Макс. диаметр нарезаемой резьбы метчиком на поперечном сверлильно /фрезерном суппорте M6(ER16)
• Макс. диаметр осевого сверления на противошпинделе (мм) не приводной: 10 приводной: 8

МОЩНОСТЬ

• Привод главного шпинделя (кВт) 2.2/3.7
• Привод противошпинделя (кВт) 1.5/2.2
• Привод поперечного сверлильно /фрезерного суппорта (кВт) 1.0
• Привод перемещения суппортов по осям (кВт) 0,75

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

• Потребляемая энергия (кВа) 15
• Быстрый ход (м/мин) 24(X:15)
• Габариты станка (ДхШхВ), без системы подачи прутка (мм) 2360×1250×1740
• Вес (без системы подачи прутка), кг 2700
• Бак для СОЖ (л) 170
• Бак для смазки (л) 1.8
• Расход воздуха (нл/мин) 120~150
• Экран цветной 10,4"
• Тип системы ЧПУ HANWHA FANUC i/Siemens 840D

Базовая комплектация:

• Централизованная система смазки
• Интерфейс для системы подачи прутка
• Рабочее освещение
• Ящик с инструментом для обслуживания станка
• Вращающаяся направляющая втулка
• Полноценная ось «С» на главном шпинделе
• Полноценная ось «С» на противошпинделе
• Жесткое нарезание резьбы на всех шпинделях
• Предохранительный замок двери
• Сигнальная лампа (3 цвета)
• Маховик ручного управления подачей (MPG)
• Устройство продувки воздухом противошпинделя
• Датчик наличия СОЖ
• Интерфейс: Ethernet, PCMCI, USBB

Опциональные принадлежности:

• Конвейер для готовых деталей
• Стружечный конвейер
• Устройство определения поломки отрезного резца(программный тип)
• Устройство определения поломки отрезного резца
• Устройство определения поломки метчика
• Обдув детали воздухом от М-кода
• Лоток для длинных деталей
• Трубка для извлечения длинных деталей
• Система автоматической подачи прутков (барфидер)
• Трансформатор
• Суппорт для работы на противошпинделе (4 приводных позиции)
• Приводной, съемный блок для дисковой фрезы
• Приводной, съемный блок для вихревого нарезания резьбы
• Приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, съемный блок на 3 инструмента
• Двухсторонний приводной, поворотный (с регулировкой макс.15°) съемный блок на 1 инструмент
• Приводной, поворотный (с регулировкой 0°~90°), съемный блок на 3 инструмента
• Насос высокого давления (15, 30, 70 или 120 бар)
• Уловитель масляного тумана
• Автоматическая система пожаротушения)
• Уловитель масляного тумана
• Автоматическая система пожаротушения
