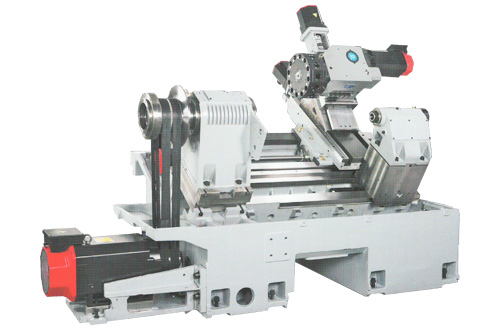

Горизонтальный токарный станок Accuway UT-300SM/300SY/300Y (Тайвань)

Характеристики:

Токарные обрабатывающие центры с наклонной станиной производства Accuway (Тайвань) отличаются надежной, крепкой станиной, отлитой из чугуна марки "Механит", которая выдерживает высокие нагрузки и гасит вибрацию. По этому станки Accuway тяжелее большинства аналогичных станков других марок. Все обрабатывающие центры Accuway проходят длительное тестирование в разных режимах на производственной площадке сертифицированной по стандарту ISO 9001. Собственное производство шпинделей и многих других сложных элементов станка и замеры в лаборатории с прецизионным поддержанием температуры и влажности позволяют добиться высокой точности и надежности.

Технические характеристики:

ПАРАМЕТРЫ / МОДЕЛЬ		UT-300SM	UT-300SY	UT-300Y	UT-300LY
Система ЧПУ		Fanuc Oi-TD
Максимальный диаметр детали над станиной, мм		612	910	910
Максимальный обрабатываемый диаметр (основной шпиндель), мм		420	450	9470
Максимальный обрабатываемый диаметр (противошпиндель), мм		375	375	-
Максимальная обрабатываемая длина, мм		610	615	615/1140
Основной шпиндель	Передний конец шпинделя	А2-8	А2-8	А2-8
	Диаметр патрона, мм	250	305	380
	Максимальная частота вращения шпинделя, Об/мин	3500	2700	2500
	Мощность привода шпинделя, кВт	15/18,5 (18,5/22)
	Максимальный диаметр прутка, мм	75	90	105
Противо- шпиндель	Передний конец шпинделя	А2-5	А2-5	-
	Диаметр патрона, мм	169	169	-
	Максимальная частота вращения шпинделя, Об/мин	6000	6000	-
	Мощность привода шпинделя, кВт	5,5/7,5	5,5/7,5	-
	Максимальный диаметр прутка, мм	45	45	-
Перемещение по осям Z/X, мм		750/300	750/275	750/275	1250/275
Перемещение по оси Y, мм		-	+/-50	+/-50
Перемещение по оси B, мм		780	660	-
Ускоренные перемещения по осям Z/X, мм		24/20	24/20	24/20
Ускоренные перемещения по оси Y, мм		-	10	10
Ускоренные перемещения по оси B, мм		20	20	-
Точность позиционирования / повторяемость, мм		+/-0,005 / +/-0,003
Количество инструмента		12 (VDI-40)	12 (VDI-40)	12 (VDI 40)
Сечение державки резца, мм		25х25	25х25	25х25
Максимальный диаметр осевого инструмента, мм		40	40	40
индексация поворота шпинделя, град		0,015	0,015	0,015
Максимальная скорость вращения приводного инструмента, Об/мин		4000	4000	4000
Мощность двигателя приводного инструмента, кВт		3/3,7	3/3,7	3/3,7
Перемещение задней бабки, мм		-	-	540	1040
Ход пиноли, мм		-	-	120
Диаметр пиноли, мм		-	-	85
Конус пиноли		-	-	МТ5
Габариты (ДхШхВ), мм		3000х1900х2000	3500х2000х2200	3500х2000х2200	4000х2000х2200
Вес, кг		5900	6500	6000	7500

Стандартная комплектация:

трехкулачковый патрон Strong с гидроцилиндром;
система ЧПУ FANUC Oi-TC;
монитор цветной 8.4" LCD;
интерфейс RS-232;
противошпиндель;
приводная револьверная головка с гидравлическим приводом;
набор оснастки из резцедержателей и прижимных планок для револьверной головки;
кондиционер для электрошкафа;
гидравлическая станция;
система подачи СОЖ (4-bar);
полное ограждение X/Z осей;
система автоматической смазки;
трехцветная сигнализация режимов работы станка;
конвейер для стружки и тележка для стружки;
стандартный набор комплекта сырых и закаленных кулачков;
инструмент для установки станка;
инструкции по эксплуатации на английском и русском языке;
инструкции по программированию Fanuc.

Дополнительная комплектация:

замена трехкулачкового патрона и гидроцилиндра Strong(Тайвань) на Howa (Япония) или Kitagawa (Япония);
приводной блок 90 градусов;
приводной блок 0 градусов;
замена на сервоприводную револьверную головку;
устройство размерной привязки инструмента Renishaw HPRA (съемное устройство);
автоматическая дверь;
трансформатор;
интерфейс для загрузочного устройства DH-65;
загрузочное устройство Fedek DH-65 1,2 м ф5-65;
загрузочное устройство Fedek DH-65L 1,5 м ф5-65;
деталеуловитель;
конвейер для готовых деталей;
кондиционер для электрического шкафа;
отделитель масляного тумана;
отделитель масла от СОЖ.
