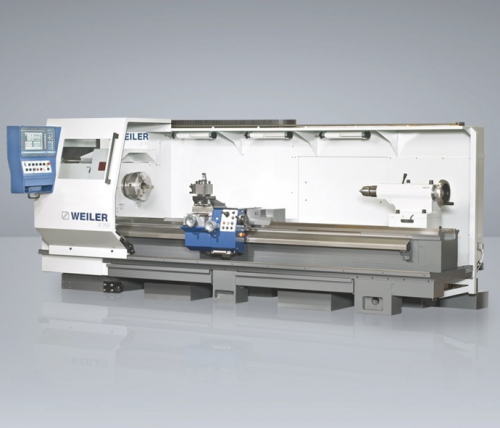

Прецизионный токарный станок с ЧПУ WEILER E70 (2 направляющие) (Германия)

Характеристики:

Оснащение

• Межцентровое расстояние 1000 мм - 6000 мм
• Наибольший диаметр изделия, устанавливаемого над станиной, 720 мм
• Диапазон частоты вращения 1-1800 об/мин
• Главный привод мощностью 37 кВт
• Отверстие шпинделя 106 мм или 165 / 216 мм
• Максимальный крутящий момент 3150 Нм
• Мониторный блок с тонкопленочным дисплеем с диагональю 12,1 дюймов
• Исключительно удобная для оператора панель управления WEILER
• Пульт управления с маховиками перемещается вместе с продольной кареткой, что позволяет выполнять точные работы вручную
• Энергосберегающая система «e-TIM» обеспечивает минимальный расход электроэнергии
• Повышенная точность станка по стандарту DIN 8605

Технические характеристики

Рабочая зона
Высота центров	mm	-
Наибольший диаметр изделия, устанавливаемого над станиной	mm	720
Наибольший диаметр обработки над поперечными салазками суппорта	mm	430
Межцентровое расстояние	mm	1.000 - 6.000
Токарный шпиндель
Шпиндельная головка DIN 55027 (DIN ISO 702-3)	Gr.	11 ( 15 )
Отверстие шпинделя	mm	106 (165/216)
Диаметр шпинделя на передней опоре	mm	150 (240/280)
Главный привод
Мощность привода 60% / 100% ED	kW	37/30
Диапазон частоты вращения	min-1	1 - 1.800
Количество скоростей		-
Подачи
Количество		-
В продольном направлении	mm/U	-
В поперечном направлении	mm/U	-
Усилие подачи в продольном направлении	N	20
Усилие подачи в поперечном направлении	N	-
Диапазон подач в продольном и поперечном направлениях	mm/U	0,001 - 50
Максимальная скорость ускоренной подачи в продольном направлении / в поперечном направлении	m/min.	42500
Нарезание резьбы
Метрическая резьба	mm	0,1 - 2.000
Задняя бабка
Диаметр пиноли	mm	115
Ход пиноли	mm	225
Внутренний конус DIN 228	MK	6
Точность при приемке
	DIN	8605

Система управления

Панель управления WEILER серии Е: просто гениально - гениально просто!

Быстрая и простая связь между человеком и машиной

Используя новейшее поколение систем управления компании Сименс, интеллектуальное программное обеспечение собственной разработки компании WEILER быстро и просто ведет оператора, даже не обладающего знаниями программирования, прямо к готовой детали.

Три убедительных аргумента в пользу повышения качества и эффективности обработки:
• Изготавливать простые детали, как на классических станках, но с
большей эффективностью
• Изготавливать трудоемкие детали, как на классических станках, но
гораздо быстрее
• Изготавливать сложные детали, как на станках с ЧПУ, но гораздо проще

Краткий обзор преимуществ:
• Наглядная и удобная панель управления
• Тонкопленочный дисплей диаметром 15 дюймов с пленочной клавиатурой с клавишами с
коротким ходом
• Ручная токарная обработка
• Электронная обточка до упора
• Конусная обточка по всей рабочей зоне
• Радиусная обточка вручную
• Одинарные циклы
• Интеллектуальные циклы обработки резанием с контуром заготовки и без
него
• Производительный процессор геометрических параметров
• Циклы выточки / циклы отрезки
• Макросы для проточки канавок
• Высокопроизводительные циклы нарезания резьбы и сверления
• Цикл проточки существующей резьбы (ремонт)
• Циклы для приводных инструментов
• Программирование DIN-ISO
• Обработка файлов DXF
• Запоминающее устройство на 200 инструментов
• Перечни типовых деталей
• Моделирование
• Интерфейс USB и сетевая карта
• Дистанционный сервис

Принадлежности и оснастка

• Ручные и автоматические инструментальные системы
• Удерживающий тормоз для токарного шпинделя
• Поворотная ось С
• Трех- и четырехкулачковый патрон
• Планшайбы
• Гидравлические зажимные устройства
• Вращающиеся люнеты
• Неподвижные люнеты
• Сверлильная стойка на поперечной каретке
• Индивидуальная облицовка станка
• Транспортер стружки
