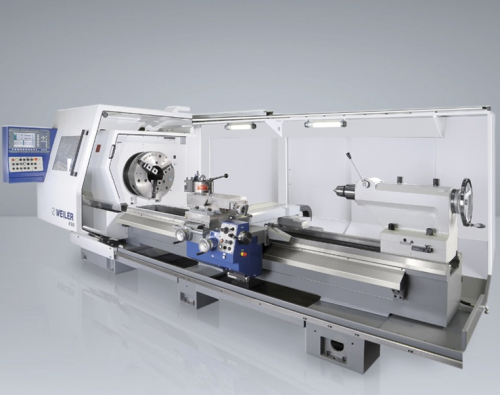

Прецизионный токарный станок с ЧПУ WEILER E90 (2 направляющие) (Германия)
Характеристики:
Прецизионный гигант, мощный и энерговооруженный промышленный токарный станок с оптимальной доступностью серии Е компании WEILER.
Станок предназначен для обработки крупногабаритных и тяжелых деталей с большой производительностью резания при длине обточки до 15 метров и отверстии шпинделя до 362 мм.
Интеллектуальное оснащение обеспечивает высокую экономичность при точении и фрезеровании.
Точный и универсальный
Его основные преимущества:
• самая современная техника управления и привода
• простота обслуживания и программирования
• наивысшая точность
• долговечность
• высокая эргономичность
• большой выбор принадлежностей и оснастки.
Оснащение
• Межцентровое расстояние 2000 мм - 15000 мм
• Наибольший диаметр изделия, устанавливаемого над станиной, 900 мм
• Диапазон частоты вращения 1-1120 об/мин
• Главный привод мощностью 45 кВт
• Отверстие шпинделя 128 мм или 165 / 262 / 362 мм
• Максимальный крутящий момент 8000 Нм
• Мониторный блок с тонкопленочным дисплеем с диагональю 12,1 дюймов
• Исключительно удобная для оператора панель управления WEILER
• Пульт управления с маховиками перемещается вместе с продольной кареткой, что позволяет выполнять точные работы вручную
• Энергосберегающая система «e-TIM» обеспечивает минимальный расход электроэнергии
• Повышенная Точность станка по стандарту DIN 8606
Технические характеристики
|
Рабочая зона
|
||
| Высота центров | mm | - |
| Наибольший диаметр изделия, устанавливаемого над станиной | mm | 900 |
| Наибольший диаметр обработки над поперечными салазками суппорта | mm | 530 |
| Межцентровое расстояние | mm | 2.000 - 15.000 |
| Токарный шпиндель | ||
| Шпиндельная головка DIN 55027 (DIN ISO 702-3) | Gr. | 11 (15/20) |
| Отверстие шпинделя | mm | 128 (165/262/362) |
| Диаметр шпинделя на передней опоре | mm | 178 (235/330/448) |
| Главный привод | ||
| Мощность привода 60% / 100% ED | kW | 45/37 |
| Диапазон частоты вращения | min-1 | 1 - 1.120 |
| Количество скоростей | - | |
| Подачи | ||
| Количество | - | |
| В продольном направлении | mm/U | - |
| В поперечном направлении | mm/U | - |
| Усилие подачи в продольном направлении | N | 20 |
| Усилие подачи в поперечном направлении | N | - |
| Диапазон подач в продольном и поперечном направлениях | mm/U | 0,001 - 50 |
| Максимальная скорость ускоренной подачи в продольном направлении / в поперечном направлении | m/min. | 42500 |
| Нарезание резьбы | ||
| Метрическая резьба | mm | 0,1 - 2.000 |
| Задняя бабка | ||
| Диаметр пиноли | mm | 140 |
| Ход пиноли | mm | 300 |
| Внутренний конус DIN 228 | MK | 6 |
| Точность при приемке | ||
| DIN | 8606 |
Система управления
Панель управления WEILER серии Е: просто гениально - гениально просто!
Быстрая и простая связь между человеком и машиной
Используя новейшее поколение систем управления компании Сименс, интеллектуальное программное обеспечение собственной разработки компании WEILER быстро и просто ведет оператора, даже не обладающего знаниями программирования, прямо к готовой детали.
Три убедительных аргумента в пользу повышения качества и эффективности обработки:
• Изготавливать простые детали, как на классических станках, но с
большей эффективностью
• Изготавливать трудоемкие детали, как на классических станках, но
гораздо быстрее
• Изготавливать сложные детали, как на станках с ЧПУ, но гораздо проще
Краткий обзор преимуществ:
• Наглядная и удобная панель управления
• Тонкопленочный дисплей диаметром 15 дюймов с пленочной клавиатурой с клавишами с
коротким ходом
• Ручная токарная обработка
• Электронная обточка до упора
• Конусная обточка по всей рабочей зоне
• Радиусная обточка вручную
• Одинарные циклы
• Интеллектуальные циклы обработки резанием с контуром заготовки и без
него
• Производительный процессор геометрических параметров
• Циклы выточки / циклы отрезки
• Макросы для проточки канавок
• Высокопроизводительные циклы нарезания резьбы и сверления
• Цикл проточки существующей резьбы (ремонт)
• Циклы для приводных инструментов
• Программирование DIN-ISO
• Обработка файлов DXF
• Запоминающее устройство на 200 инструментов
• Перечни типовых деталей
• Моделирование
• Интерфейс USB и сетевая карта
• Дистанционный сервис
Принадлежности и оснастка
• Ручные и автоматические инструментальные системы
• Удерживающий тормоз для токарного шпинделя
• Поворотная ось С
• Трех- и четырехкулачковый патрон
• Планшайбы
• Гидравлические зажимные устройства
• Вращающиеся люнеты
• Неподвижные люнеты
• Сверлильная стойка на поперечной каретке
• Индивидуальная облицовка станка
• Транспортер стружки
