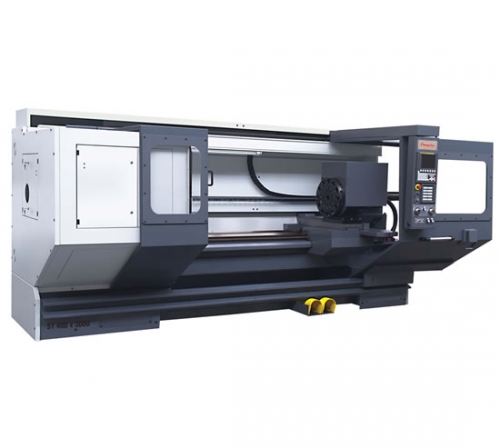

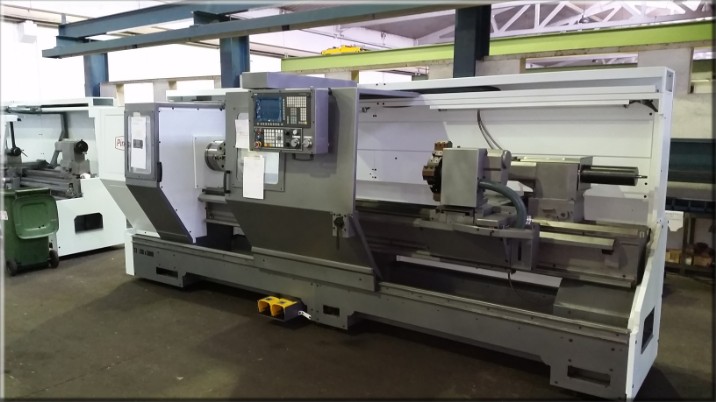

Токарный станок с ЧПУ PINACHO ST 500 (Испания)

Характеристики:

Токарные станки с ЧПУ Pinacho серии ST – являются прецизионными станками с горизонтальными направляющими обеспечивающими стабильную жесткость и точность в обработке. Предлагаемые системы ЧПУ устанавливаются на выбор заказчика без изменения стоимости станка. Имея отверстие в шпинделе 105-130-155-230 мм (с возможностью установки второго заднего патрона) и РМЦ от 750 до 5000 мм станок отлично подходит для обработки сложных деталей большой длины и диаметра до 1000 мм. Данные станки успешно находят свое применение для обработки деталей, как в нефтедобывающей промышленности, газо, турбо, авиа и машиностроении, так и на малых предприятиях различных отраслей. Дополнительное оснащение гидравлическим патроном, люнетами, и револьверной головкой на 12 позиций с сервоприводом, увеличенным отверстием в шпинделе еще больше расширяет возможности применения данного оборудования не только в токарной, а уже в токарно-фрезерной обработке.

Токарные станки с ЧПУ серии ST – позволяют производить обработку деталей диаметром от 360 до 1000 мм и максимальной длиной от 750 до 50000 мм. Отверстие в шпинделе, в зависимости от типоразмера, может быть от 42 до 230 мм. Мощность главного привода от 7,5 до 22 кВт. Все базовые модели оснащены: кабинетной защитой, автоматической станцией смазки, системой подачи СОЖ, рабочим освещением, револьверной головкой на 8 позиций с комплектом держателей для осевого инструмента и соответствуют всем нормам безопасности СЕ.

Технические характеристики:

Расстояние между центрами	2000/3000/4000/5000 мм
Высота центров	500 мм
Максимальный диаметр обработки над станиной	1010 мм
Максимальный диаметр обработки над суппортом	935 мм
Максимальный диаметр обработки над салазками суппорта	718 мм
Ширина станины	500 мм
Диаметр отверстия в шпинделе	130 мм
Тип крепления патрона на носок шпинделя	A2-11
Метрический конус в шпинделе	MT-6
Диапазон скорости вращения шпинделя	Ι 0–375 об/мин ΙΙ 375–1400 об/мин
Рабочие подачи по осям x/z	0-7000 мм/мин
Ускоренные подачи по осям x/z	10/10 мм/мин
Диаметр ШВП по оси z	50/10 мм
Диаметр ШВП по оси x	32/5 мм
Поперечное перемещение суппорта	500 мм
Диаметр пиноли задней бабки	120 мм
Ход пиноли задней бабки	300 мм
Внутренний конус пиноли задней бабки	MT-6
Количество позиций инструмента	8
Максимальное сечение резца	32х32 мм
Мощность главного привода	22 кВт
Мощность привода помпы подачи СОЖ	0,57 кВт
Длина станка	4325/5325/6325/7325 мм
Ширина станка	2300 мм
Высота станка	2250 мм
Вес станка	6400/7600/8800/10000 мм
