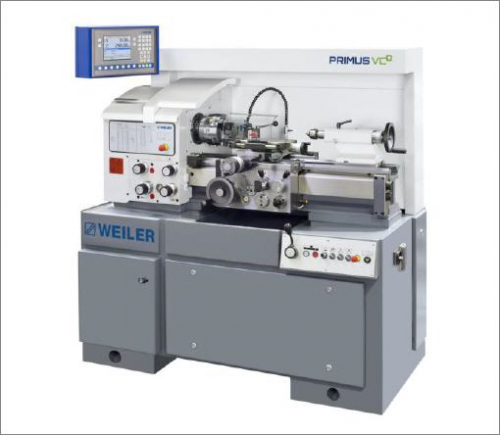

Универсальный токарный станок WEILER PRIMUS VCD (Германия)

Характеристики:

Самая востребованная на рынке модель WEILER в претенциозном исполнении объединяет в себе качество, универсальность и удобство обслуживания для любого потребителя и, естественно, отвечает всем строгим требованиям безопасности.

Самый малогабаритный из классических прецизионных токарных станков WEILER. Его отличительные особенности:

• выверенная техника
• наивысшая точность
• долговечность
• высокая эргономичность
• минимальные габариты
• большой выбор принадлежностей и оснастки

В течение многих десятилетий этот станок зарекомендовал себя, как исключительно удачное решение для предприятий, занятых единичным и мелкосерийным производством деталей, в мастерских, при обучении и повышении квалификации рабочих, в инструментальном и подготовительном производстве.

ОСНОВНЫЕ УЗЛЫ СТАНКА Weiler Primus VCD

СТАНИНА

• жёсткая станина из высокопрочного чугуна
• стабильная конструкция станины с постоянным сечением, что обеспечивает длительный срок службы с сохранением высокой точности станка
• закалённые и отшлифованные направляющие

ПЕРЕДНЯЯ БАБКА

• высокая точность вращения шпинделя обеспечивается прецизионными радиально-упорными подшипниками в О-порядке спереди и прецизионным роликовым подшипником сзади
• консистентная смазка подшипников на весь срок службы
• привод подачи через зубчатую ременную передачу
• закалённый и отшлифованный шпиндель из цементируемой стали

ПРИВОД ПОДАЧ

• современная конструкция со скользящей шестерней для достижения оптимального КПД
• защита ходового винта и вала
• защита от перегрузок

СУППОРТ

• легкое перемещение благодаря специальному покрытию направляющих станины
• поперечные и верхние салазки с регулируемыми направляющими «ласточкин хвост»
• маховик перемещения суппорта с переустанавливаемым нониусом на фартуке станка
• продольная и поперечная подача, а также гаечный замок ходового винта, переключаются двумя фиксируемыми относительно друг друга рычагами
• фартук со смазкой в масляной ванне
• централизованная система смазки направляющих ручным насосом
• автоматическая блокировка ручных маховиков фартука и поперечных салазок

ЗАДНЯЯ БАБКА

• фиксация на станине быстрозажимным рычагом
• маховик с нониусом для перемещения пиноли
• пиноль с защитой от прокручивания и выталкивателем
• пиноль и внутренний конус закалённые и отшлифованные

ЦОКОЛЬ СТАНКА

• стабильная стальная конструкция с инструментальным шкафом
• пульт управления расположен справа от оператора под задней бабкой

ГЛАВНЫЙ ПРИВОД

• бесступенчатый регулируемый привод с тормозом и воздушным охлаждением
• постоянный крутящий момент до номинальной скорости вращения
• прямой привод шпинделя через зубчатую ременную передачу без проскальзывания

ЭЛЕКТРООБОРУДОВАНИЕ

• рабочее напряжение 3/400В/50Гц N/PE
• напряжение системы управления 24В
• элементы контакторного управления и частотный преобразователь расположены в электрическом шкафу в цоколе станка
• все основные узлы оснащены электрической блокировкой
• защита от перепада напряжения и от последствий экстренного выключения
• аварийный выключатель расположен на цоколе станка
• схема блокировки при лево- и правостороннем вращении шпинделя
• установка скорости вращения шпинделя

ТОЧНОСТЬ

• по DIN 8605

ДОКУМЕНТАЦИЯ

• 2 экземпляра рукводства по эксплуатации с каталогом запасных частей и 1 электрическая схема станка - на немецком языке
